Placa base del oxímetro TRUSAT PN 6050-0006 para reparación de oxímetros de pulso

Descripción de producto

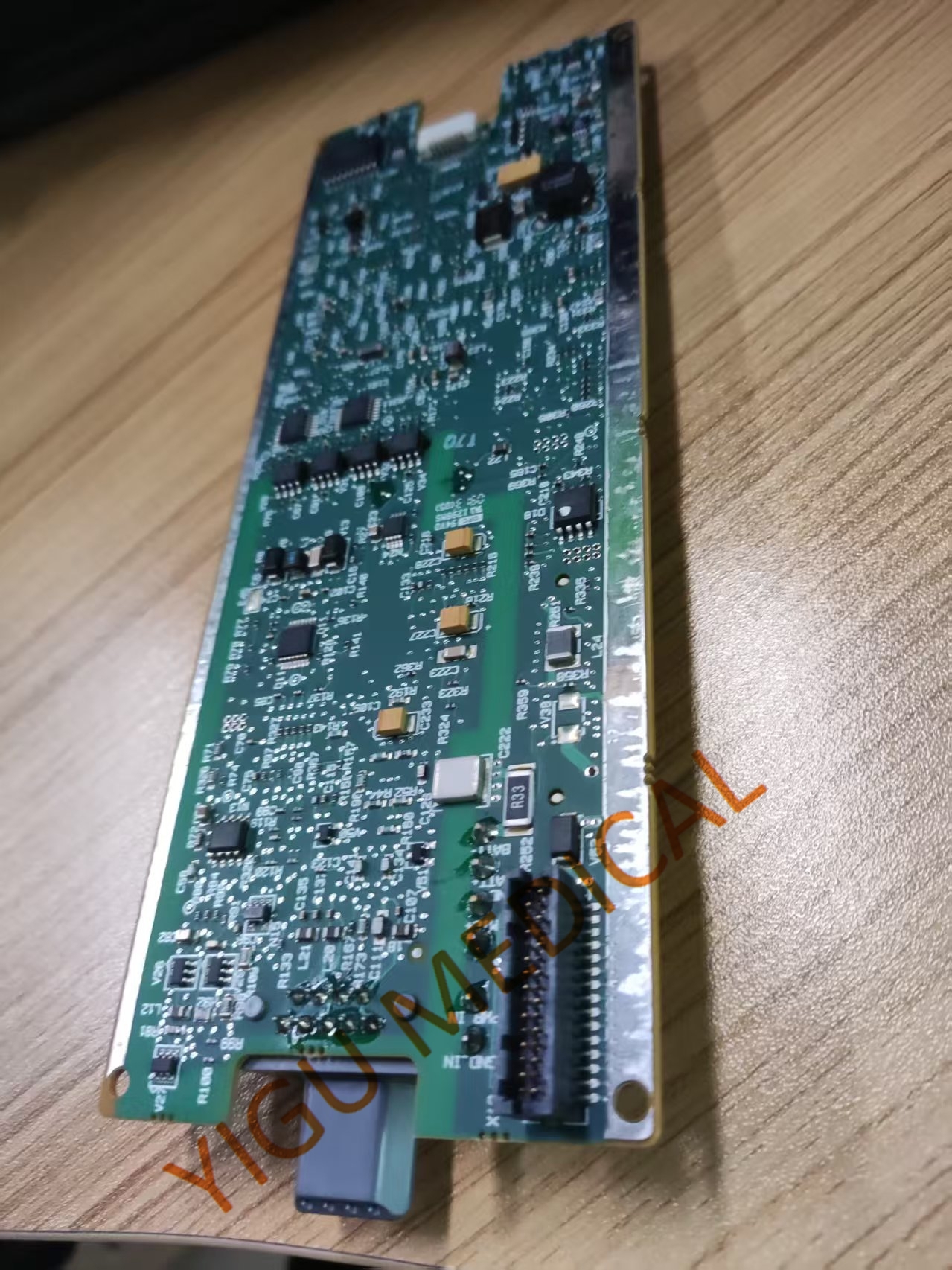

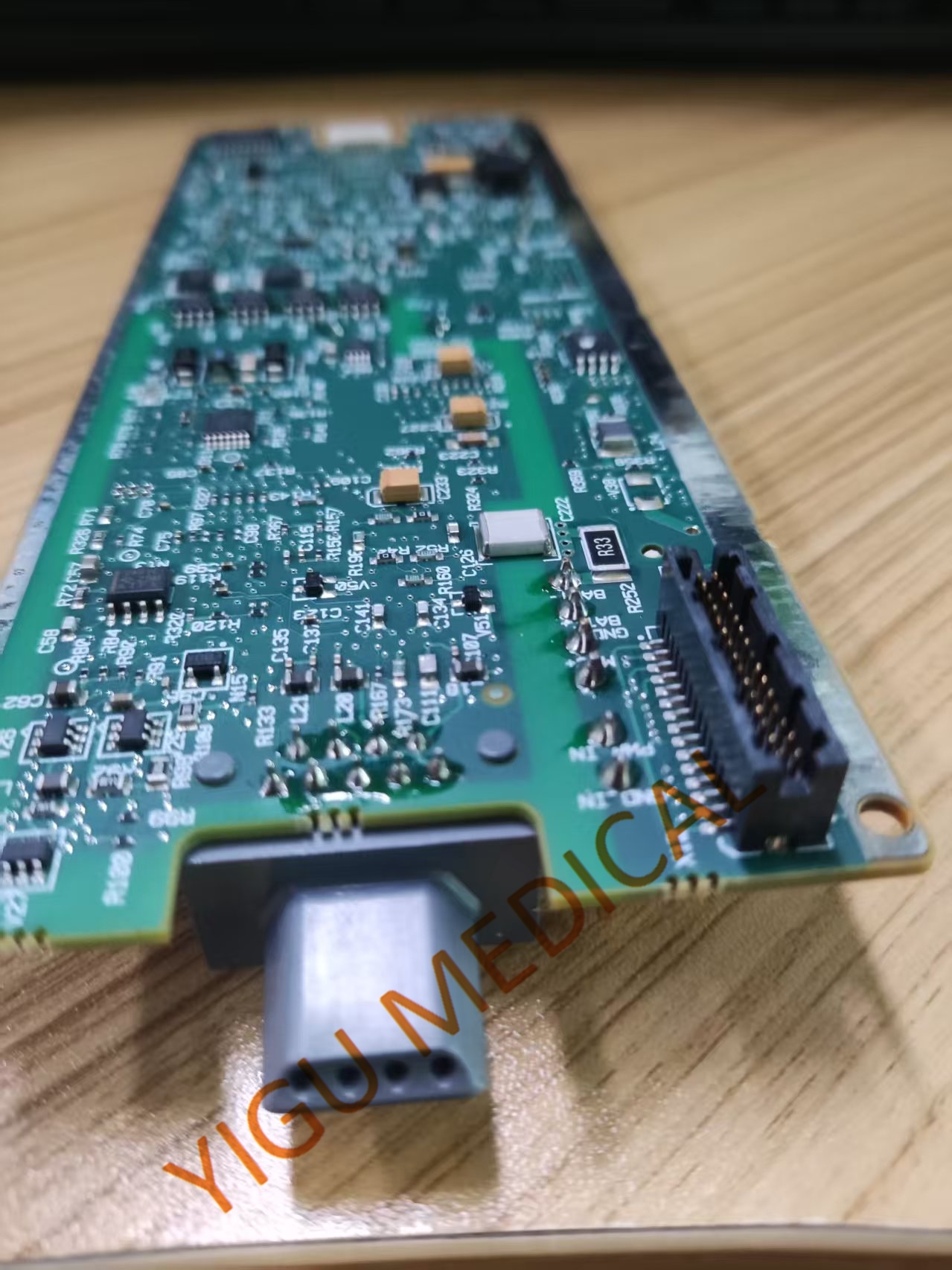

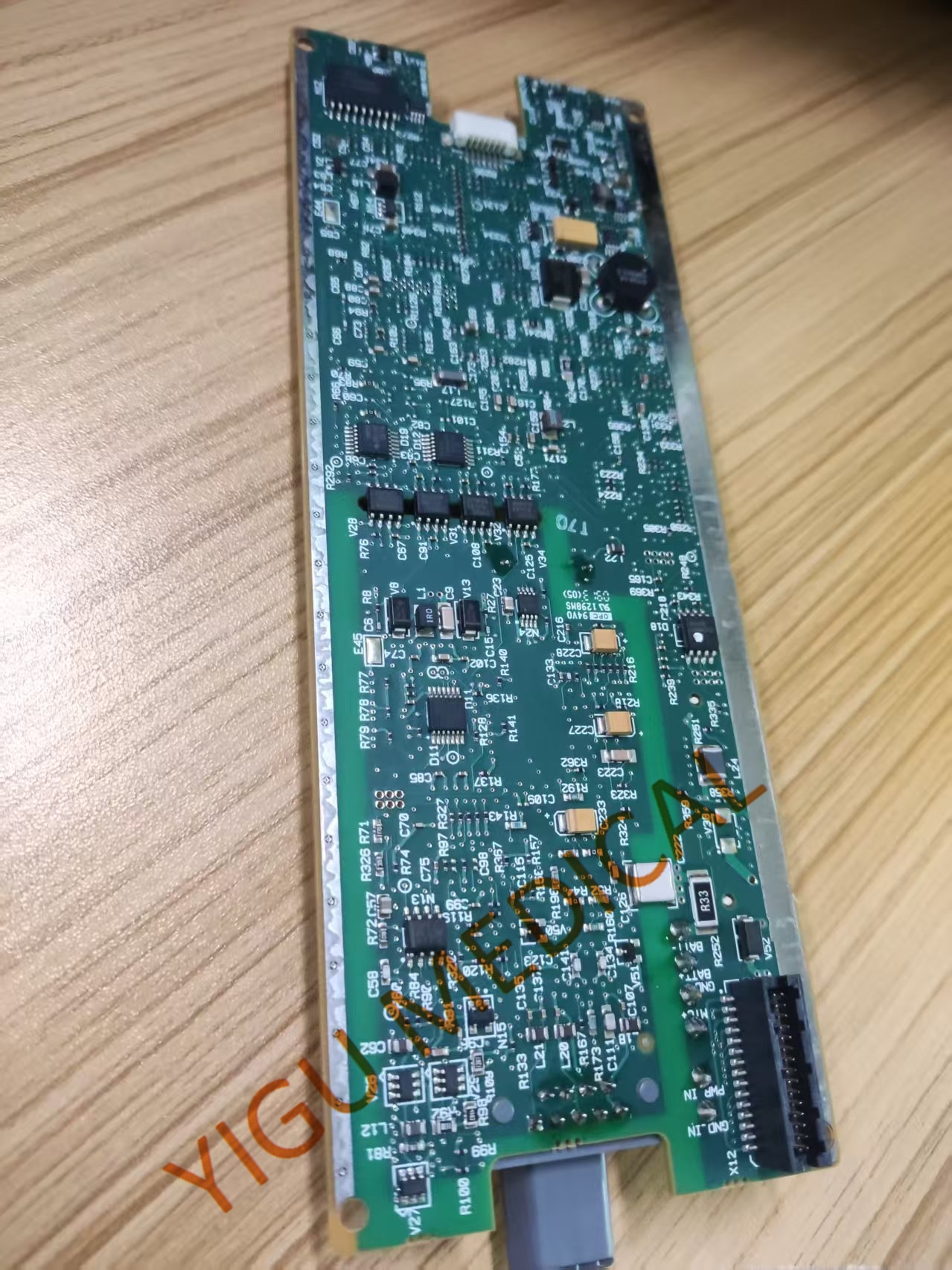

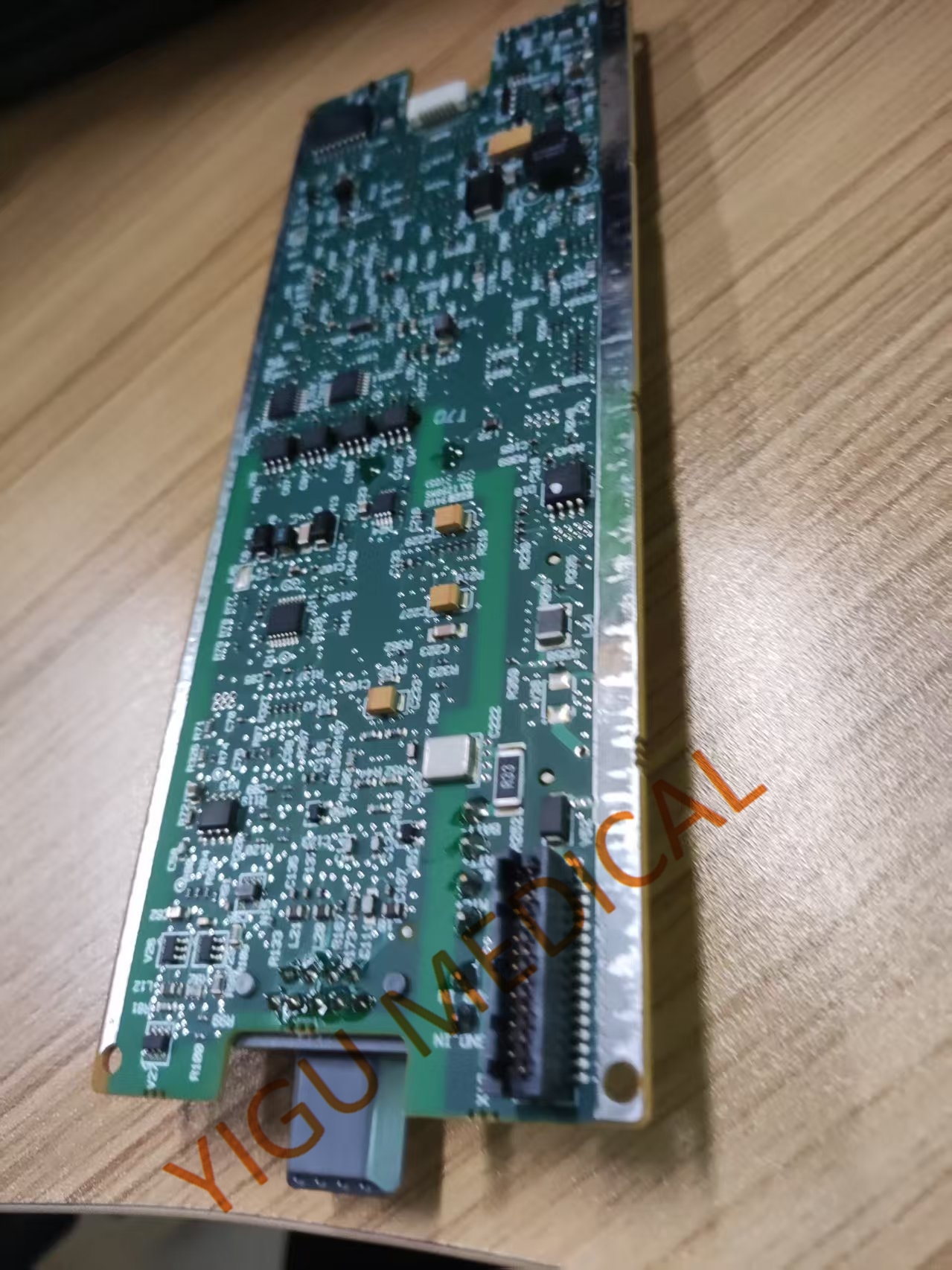

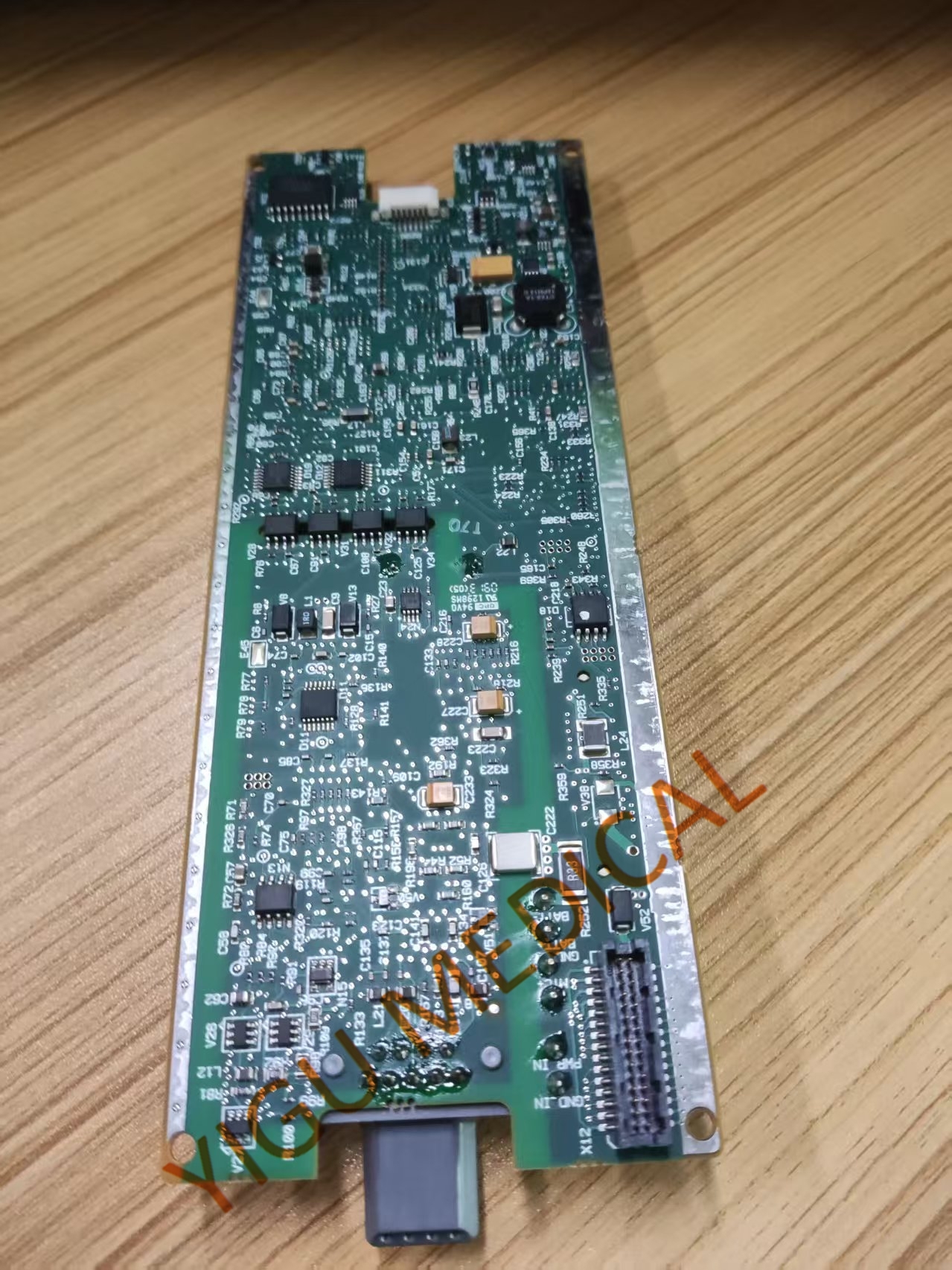

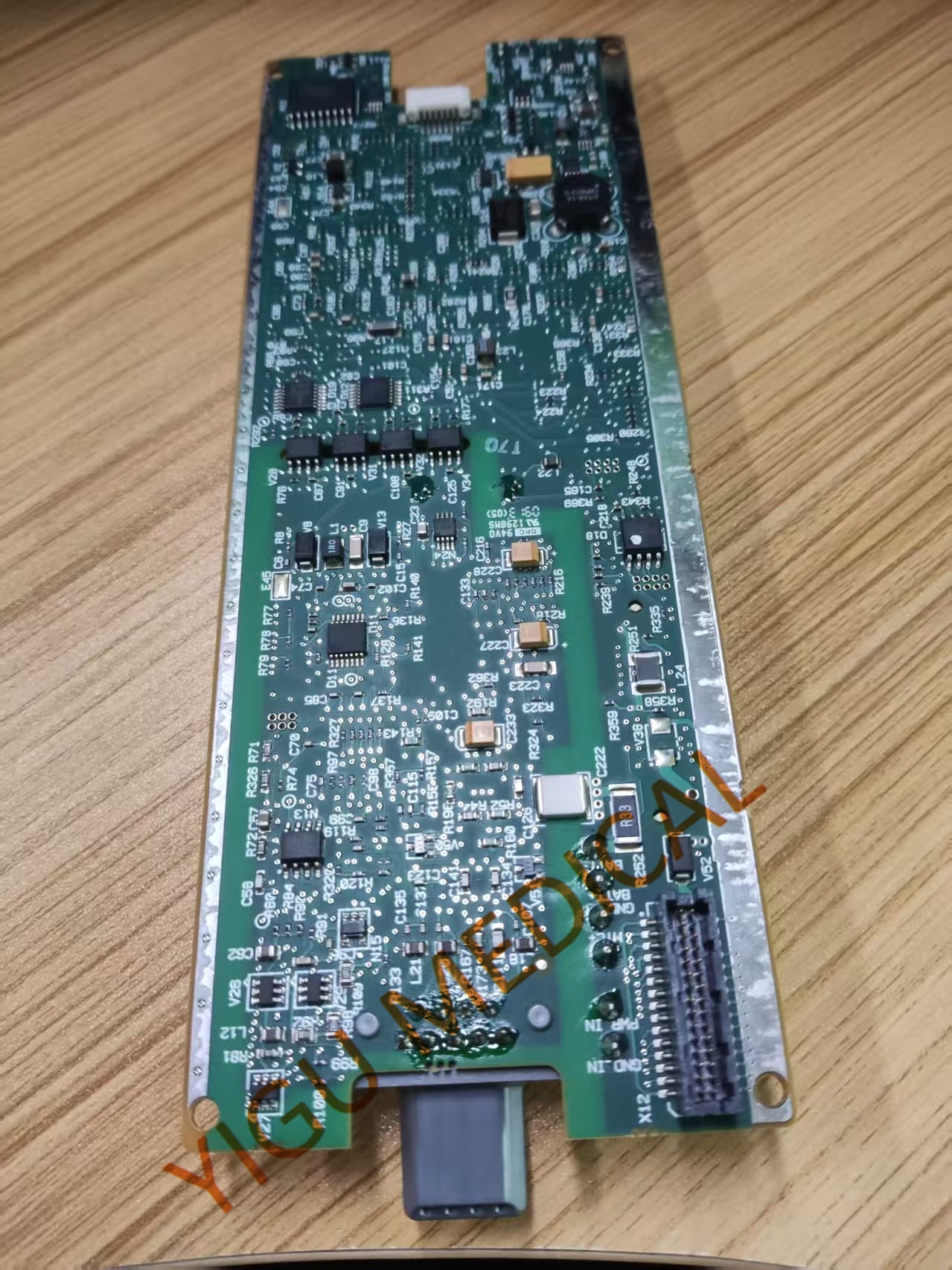

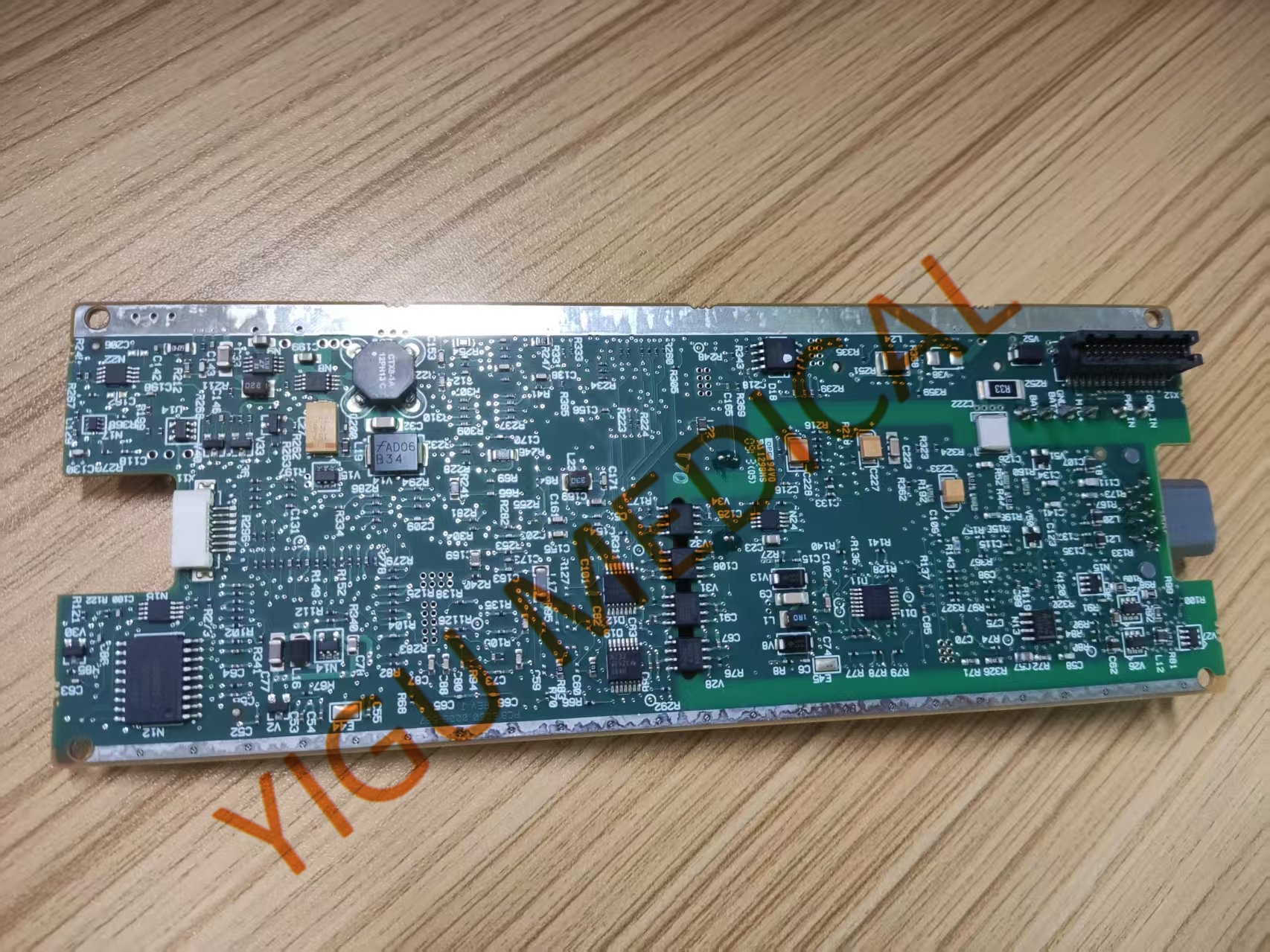

Tarjeta base del oxímetro TRUSAT para piezas de repuesto del oxímetro Tarjeta base PN: 6050-0006

La placa base del oxímetro TRUSAT es el conjunto de placa de circuito impreso (PCB) que alimenta y controla un oxímetro de pulso (monitor SpO2).Mientras que "TRUSAT" no es una marca ampliamente reconocida en la industria de dispositivos médicos (posiblemente un fabricante regional o OEM), Voy a proporcionar un desglose técnico general de una placa base típica de oxímetro de pulso basado en estándares de la industria.

- ¿ Por qué?

### **Componentes clave y funciones de una placa base de oxímetro de pulso**
1. ** Microcontrolador (MCU) / Procesador **
- Gestiona el procesamiento de señales, los cálculos de SpO2 y la interfaz de usuario.
- Los chips comunes: ** serie ARM Cortex-M**, ** STMicroelectronics STM32**, o ** NXP/Freescale**.

2. **Interfaz del sensor óptico**
- Se conecta a **LED (rojo e infrarrojo) ** y ** fotodiodo** para medir la absorción de luz.
- Incluye ** chips analógicos (AFE) ** (por ejemplo, **TI AFE4490**, **Maxim MAX30102**) para el acondicionamiento de la señal.

3. **Gestión de energía**
- **Reguladores de voltaje** (por ejemplo, convertidores CC-CC de 3,3 V/5 V).
- **Gestión de la batería** (baterías de iones de litio o AAA) con modos de baja potencia.

4. **Display y interfaz de usuario**
- Dispositivos de pantalla OLED/LCD (muestra SpO2%, frecuencia de pulso, forma de onda).
- Botones táctiles o controles sensibles al tacto.

5. **Conectividad (opcional) **
- **Módulos Bluetooth/Wi-Fi** (por ejemplo, **HC-05**, **ESP32**) para la transmisión de datos inalámbricos.
- ** puertos USB/serial** para actualizaciones de firmware o comunicación de PC.

6. ** Procesamiento de señales y algoritmos **
- **Filtros digitales** para reducir los artefactos de movimiento/ruido.
- Algoritmos de SpO2 propios (por ejemplo, Masimo SET®, Nellcor DS100).

7. **Seguridad y cumplimiento**
- Escudo EMI para evitar interferencias.
- Cumple con las normas **IEC 60601-1** (seguridad eléctrica médica) y **ISO 80601-2-61** (normas de oximetría de pulso).

- ¿ Por qué?

### **Especificaciones típicas**
- **Voltagem de entrada**: 3,7 V (baterías de iones de litio) o 3 V (baterías AAA).
- **Tasa de muestreo**: 100 ‰ 1000 Hz (para una detección precisa de la forma de onda).
- ** Salida **: SpO2 (70 ∼ 100% de precisión ± 2%), velocidad de pulso (30 ∼ 250 BPM).
- **Compatibilidad**: Funciona con sensores de dedos/clip** o sondas desechables.

- ¿ Por qué?

### **Aplicaciones**
- ** Oxímetros de pulso independientes** (de consumo o de calidad clínica).
- **Integrado en monitores de varios parámetros** (por ejemplo, dispositivos Mindray).
- **Rastreadores de salud portátiles** ( relojes inteligentes, correas de fitness).
