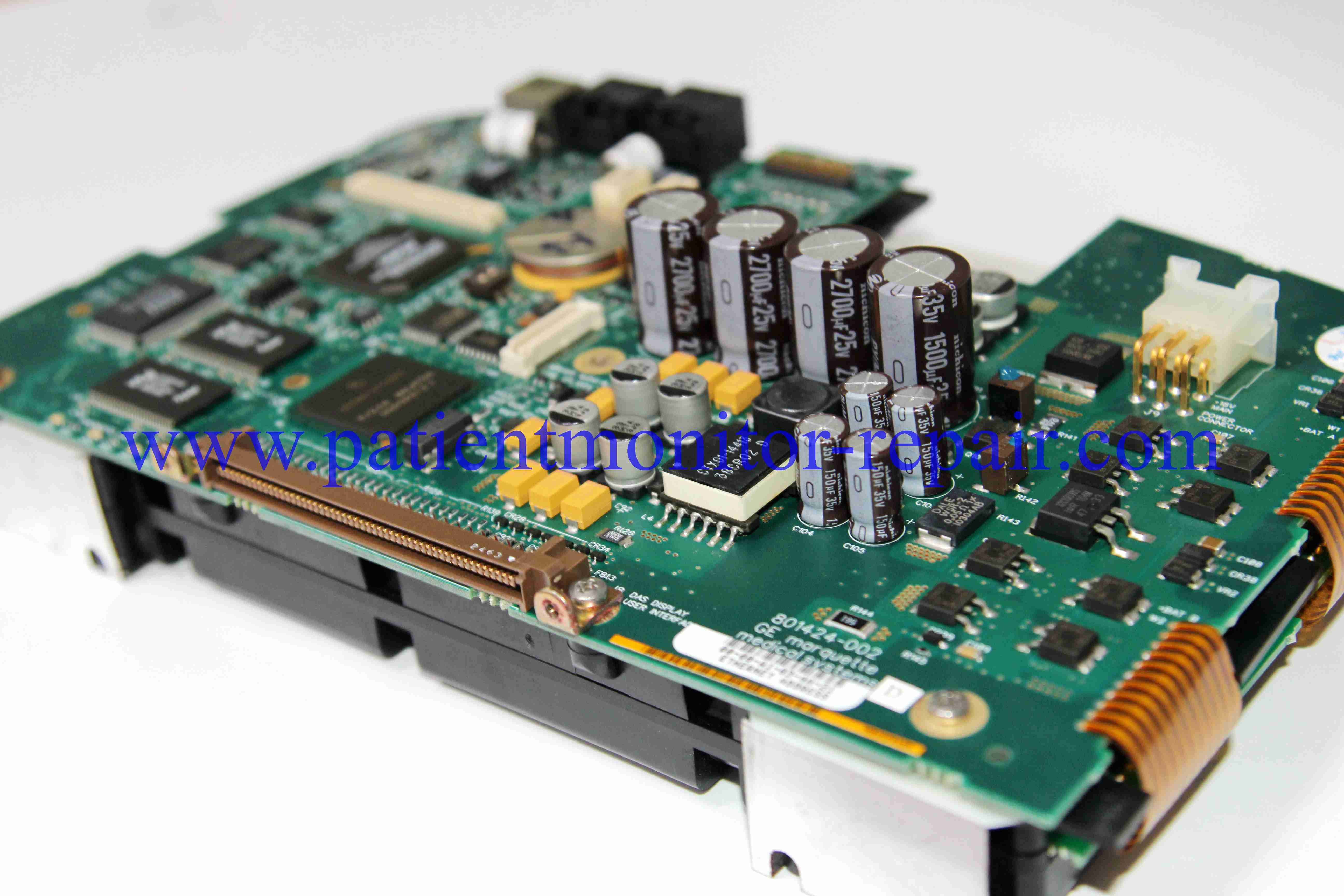

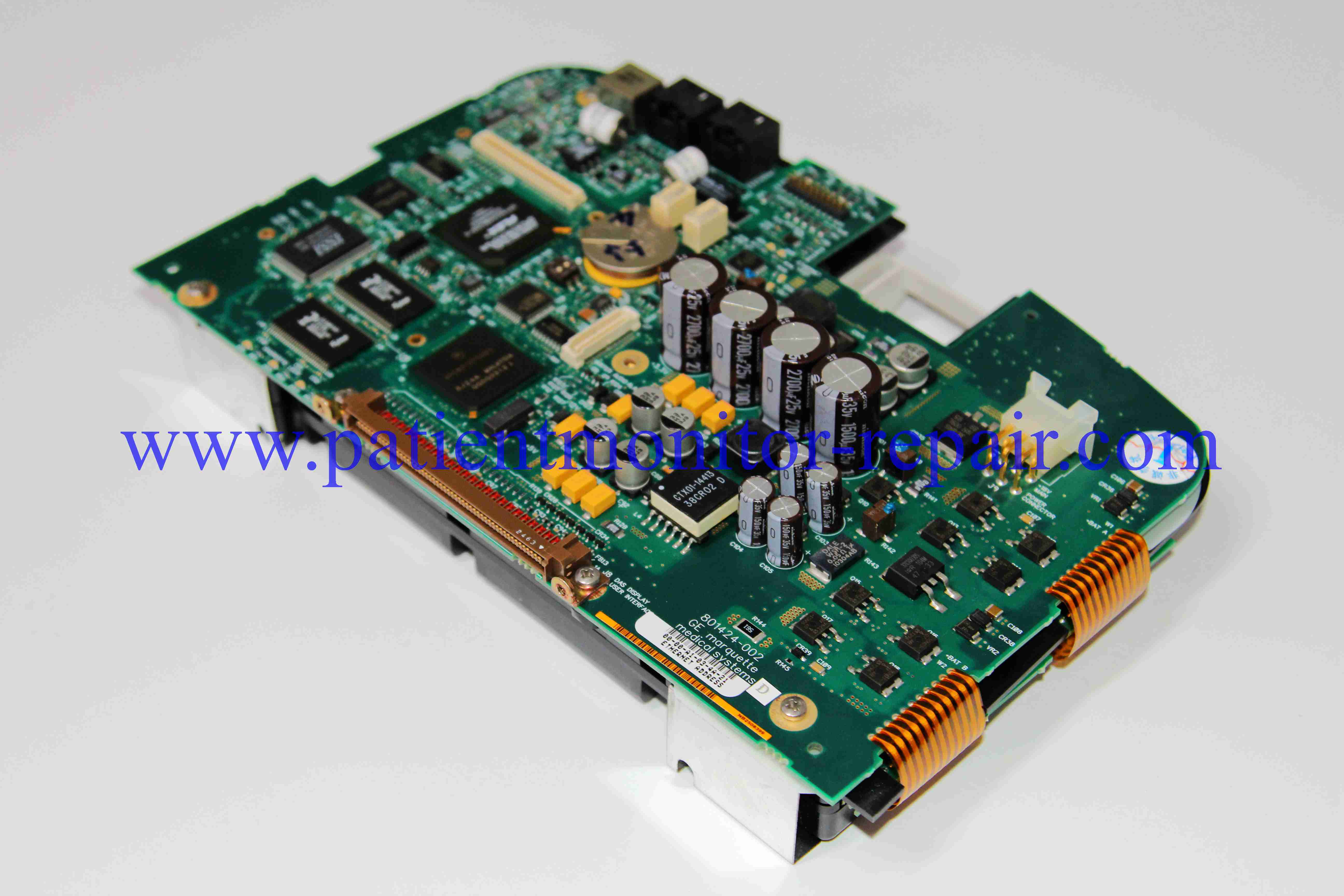

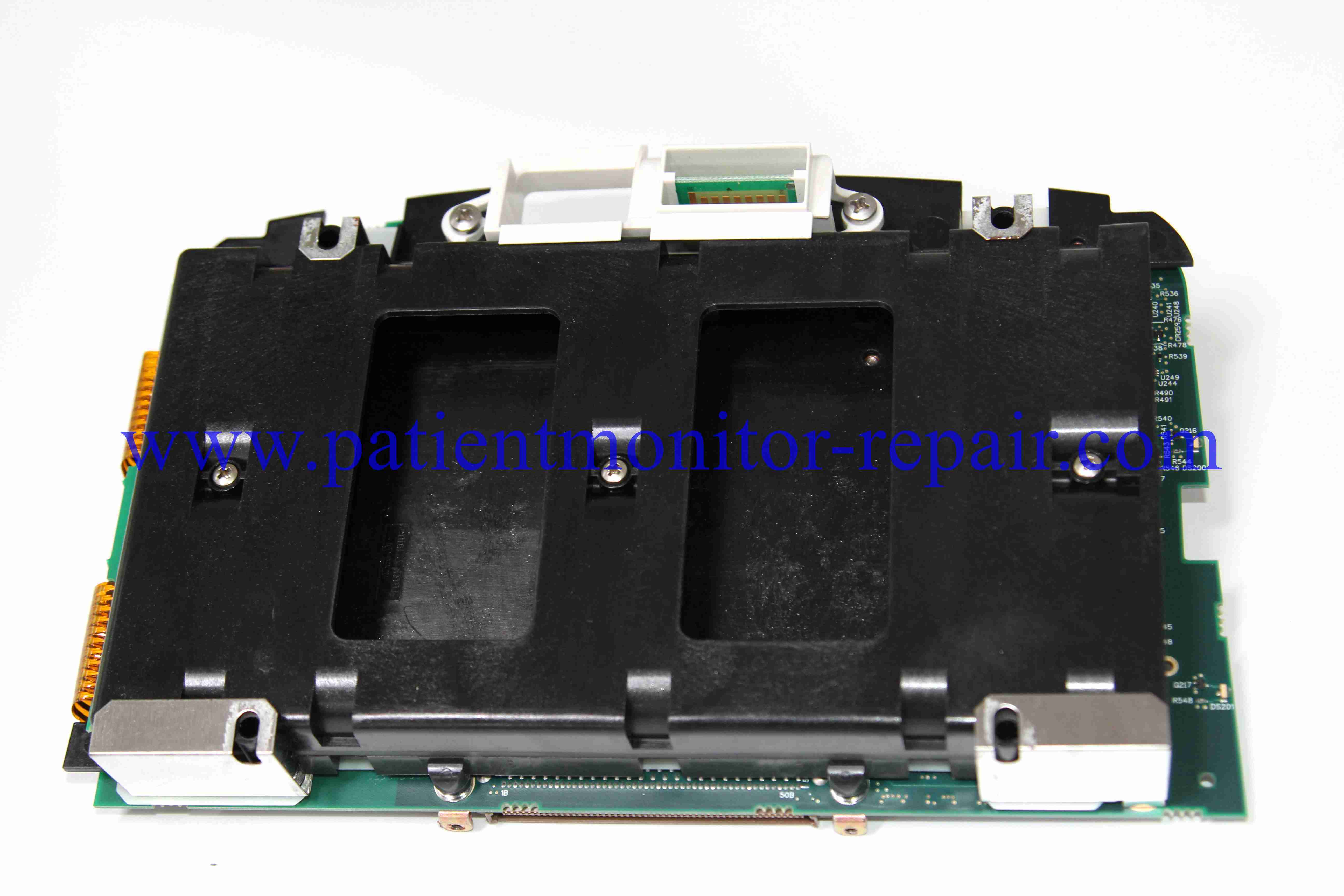

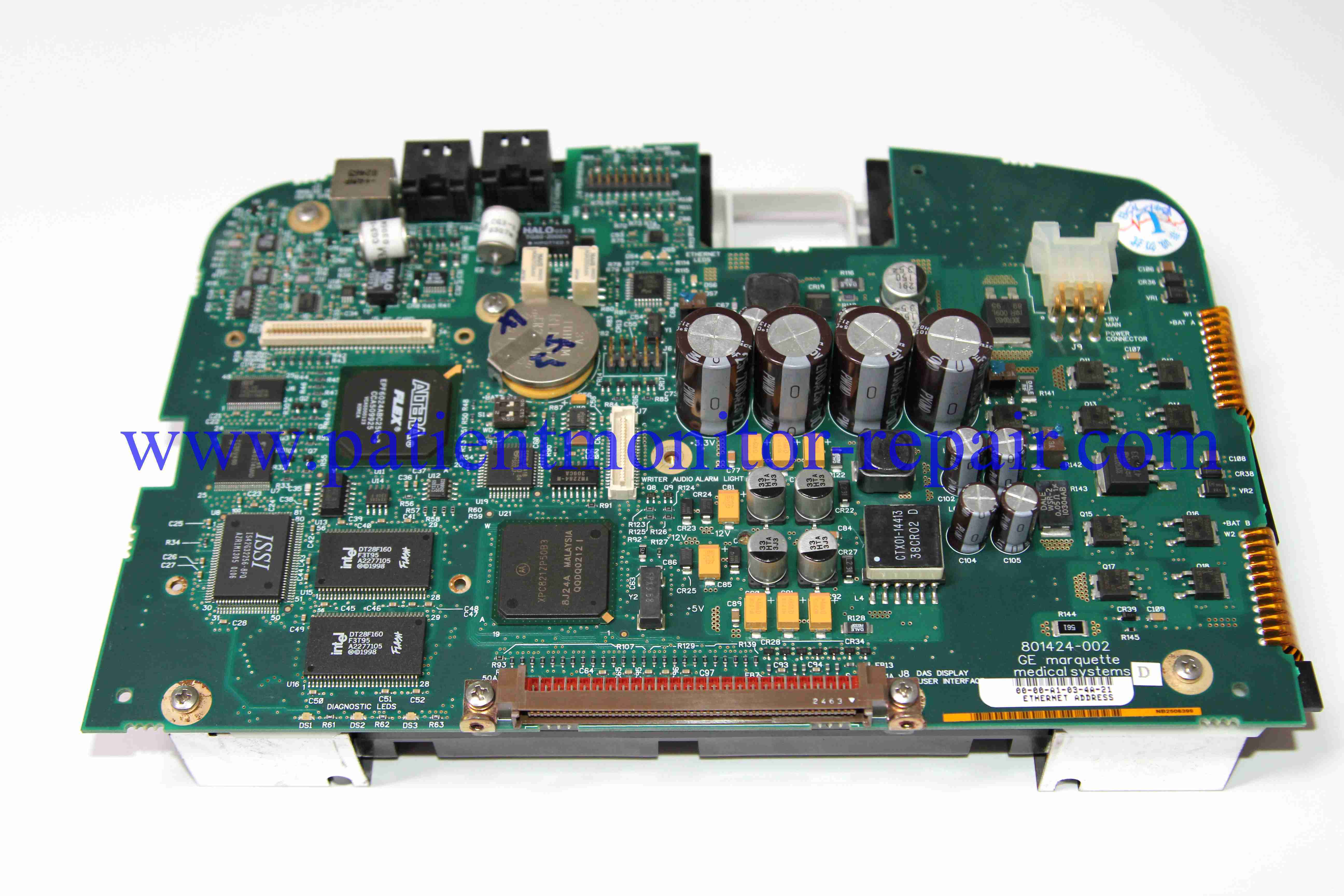

Tarjeta base GE DASH3000 4000 5000 Tarjeta base del monitor del paciente

Descripción de producto

Aquí hay una guía paso a paso sobre cómo usar la placa base del monitor de pacientes GE DASH 3000/4000/5000, destinada a técnicos de equipos biomédicos (BMET) calificados.

Descargo de responsabilidad importante: La placa base es el componente interno principal. "Usarla" se refiere a los procedimientos de instalación, prueba y solución de problemas por técnicos capacitados. Esta no es una guía para el uso clínico por parte de los proveedores de atención médica.

1. Precauciones previas a la instalación y de seguridad

• Verificar la compatibilidad del modelo: Confirme que la placa base de reemplazo sea explícitamente compatible con su modelo DASH específico (3000, 4000 o 5000) y su configuración de hardware exacta. Una placa para un DASH 5000 puede no funcionar en un DASH 3000 y viceversa.

• Apagar y desconectar: Apague completamente el monitor de pacientes. Desconéctelo de la alimentación de CA y retire el monitor del soporte de pared o del poste. Retire la batería principal.

• Protección contra descargas electrostáticas (ESD): Obligatorio. Siempre use una correa de muñeca antiestática correctamente conectada a tierra y trabaje en una alfombrilla segura contra ESD. La placa base contiene chips y componentes BGA muy sensibles que son 极易受损 por la electricidad estática.

• Preparar el entorno: Trabaje en un área limpia, bien iluminada y libre de estática para evitar la contaminación o daños físicos a la placa.

• Reunir herramientas y documentación: Tenga las herramientas necesarias (por ejemplo, destornilladores Torx, espátulas) y, fundamentalmente, el Manual de servicio oficial de GE para su modelo DASH específico. El proceso de desmontaje es complejo y requiere una guía precisa.

2. Extracción de la placa base antigua

• Desmontar el monitor: Siga los pasos exactos del manual de servicio para quitar la carcasa exterior, el bisel frontal y el conjunto de la pantalla para acceder a los componentes internos. Este proceso es intrincado e involucra múltiples pasos y cables.

• Documentar las conexiones: Antes de desconectar cualquier cosa, tome fotografías de alta resolución y cree diagramas de todos los cables planos, mazos de cables y conectores conectados a la placa base existente. Observe la orientación de todos los cables planos. La conexión incorrecta de estos es una causa principal de falla.

• Desconectar los cables: Desconecte suavemente todos los cables de la placa base antigua. Muchos conectores tienen cierres o pestillos ZIF (Zero Insertion Force) que deben voltearse con cuidado hacia arriba antes de que se pueda quitar el cable.

• Desenroscar y quitar: Desenrosque la placa base de sus separadores de montaje. Levante con cuidado la placa hacia arriba y fuera del chasis, evitando cualquier contacto con otros componentes.

3. Instalación de la nueva placa base

• Inspeccionar la nueva placa: Inspeccione visualmente la nueva placa base en busca de signos de daños físicos, pines doblados o conectores dañados durante el envío.

• Posicionar y asegurar: Alinee la nueva placa base correctamente con los orificios de montaje. Bájela con cuidado a su lugar y asegúrela con los tornillos correctos. Evite cualquier flexión de la placa.

• Volver a conectar los cables: Usando su pre-documentación (fotos/diagramas), vuelva a conectar metódicamente todos los cables y mazos de cables a sus ubicaciones exactas en la nueva placa base.

  • Asegúrese de que cada conector esté firme y completamente asentado.

  • Fundamentalmente, recuerde volver a activar los cierres ZIF en los conectores de los cables planos después de la inserción. Un cable plano suelto causará una falla en la pantalla o en la pantalla táctil.

• Volver a montar el monitor: Invierta con cuidado el proceso de desmontaje para volver a armar el monitor. Asegúrese de que todos los componentes estén alineados correctamente y que todos los tornillos estén apretados al par especificado.

4. Pruebas, calibración y configuración posteriores a la instalación

• Encendido inicial: Vuelva a insertar la batería y conecte el monitor a la alimentación de CA. Encienda la unidad.

• Observar el inicio: El dispositivo realizará una autoprueba extendida. Observe si hay códigos de error (por ejemplo, errores de FPGA, DSP o memoria) que indiquen una instalación incorrecta o una placa defectuosa.

• Entrar en el modo de servicio: Necesitará acceder al Modo de servicio oculto para completar la instalación. Esto normalmente implica una secuencia de teclas específica al inicio (detallada en el manual de servicio).

• Calibrar la pantalla táctil: Un paso crítico. Use la utilidad de calibración dentro del Modo de servicio para calibrar con precisión la pantalla táctil. Una pantalla táctil no calibrada será inutilizable.

• Verificar la configuración del hardware: Es posible que la placa base deba configurarse en el Modo de servicio para que coincida con las opciones de hardware específicas del monitor (por ejemplo, módulos de parámetros instalados).

• Realizar pruebas funcionales integrales: Pruebe cada parámetro y función:

  • Pantalla y táctil: Verifique la claridad y la calibración.

  • ECG, SpO₂, PANI: Use un simulador de paciente para verificar la calidad de la forma de onda y la precisión numérica.

  • Alarmas: Pruebe todas las funcionalidades de alarma.

  • Red e interfaces: Verifique la funcionalidad del puerto Ethernet y del puerto serie, si corresponde.

• Borrar registros de errores: Use el Modo de servicio para borrar cualquier registro de errores históricos de la placa base anterior.

5. Documentación y cumplimiento

• Registrar el servicio: Documente meticulosamente todo el procedimiento en el registro del historial de servicio del dispositivo. Incluya la fecha, el motivo del reemplazo, los números de pieza de la placa base antigua y nueva, y los resultados de todas las pruebas y calibraciones.

• Cumplimiento normativo: Esta reparación debe realizarse de acuerdo con las especificaciones de GE y las regulaciones pertinentes sobre dispositivos médicos (por ejemplo, FDA, CFDA) para mantener el cumplimiento y la seguridad del dispositivo para uso clínico.

Advertencia final: Este es un procedimiento complejo solo para personal altamente calificado. Los monitores DASH tienen un diseño muy integrado. Una instalación incorrecta puede dañar permanentemente la nueva placa base u otros componentes, lo que genera reparaciones costosas y hace que el dispositivo de soporte vital no sea seguro para el uso del paciente.
