Descripción de producto

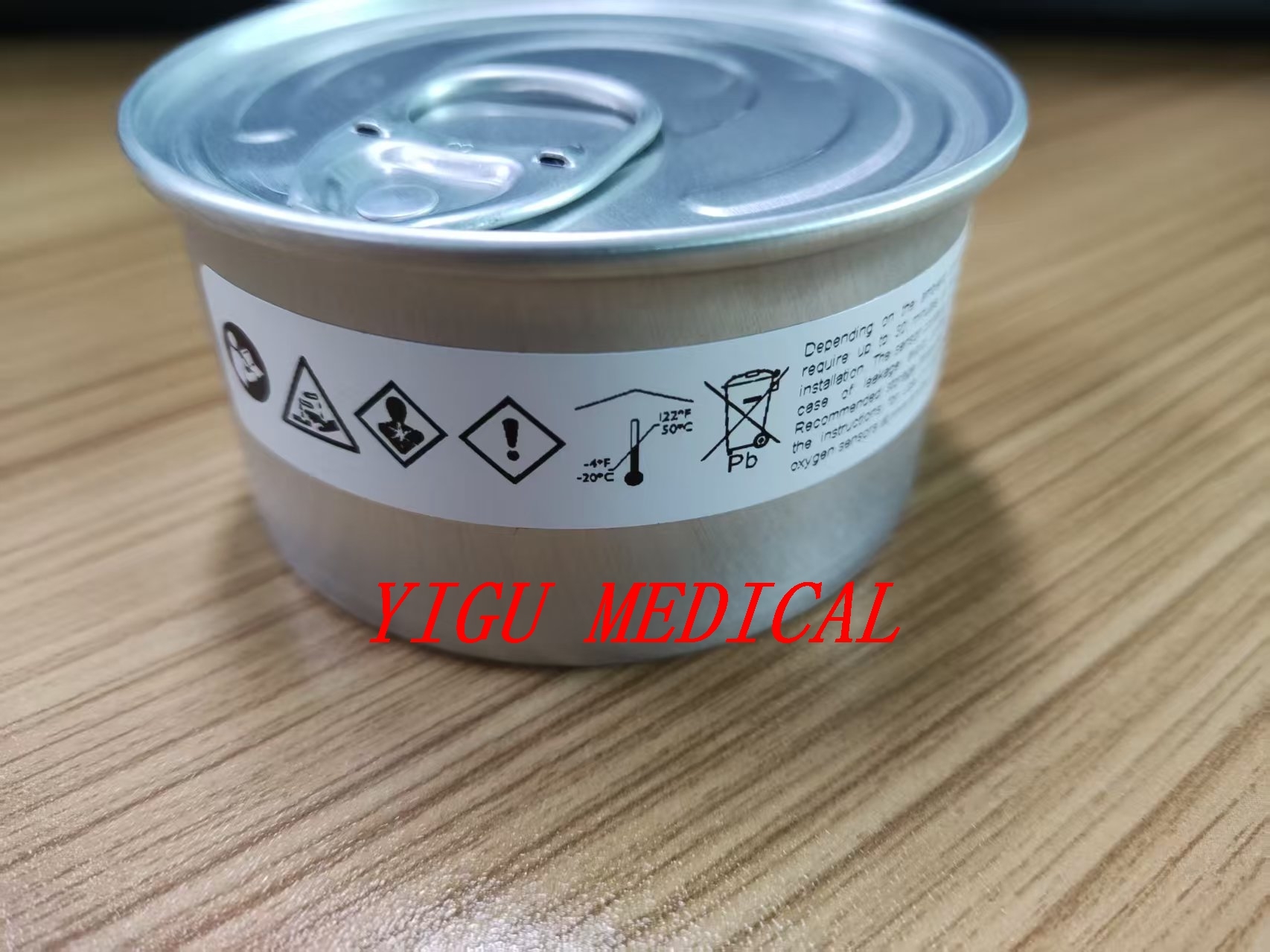

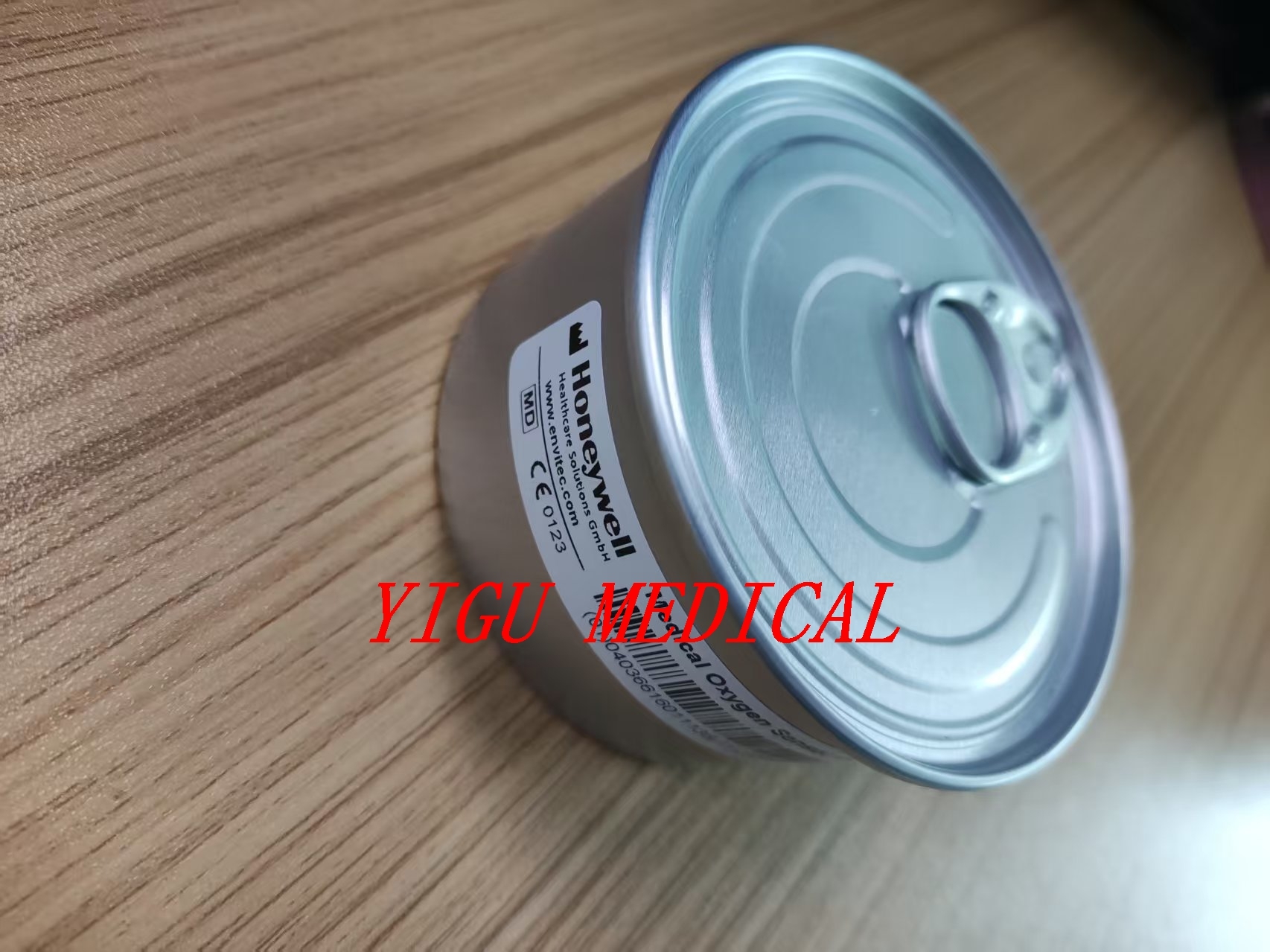

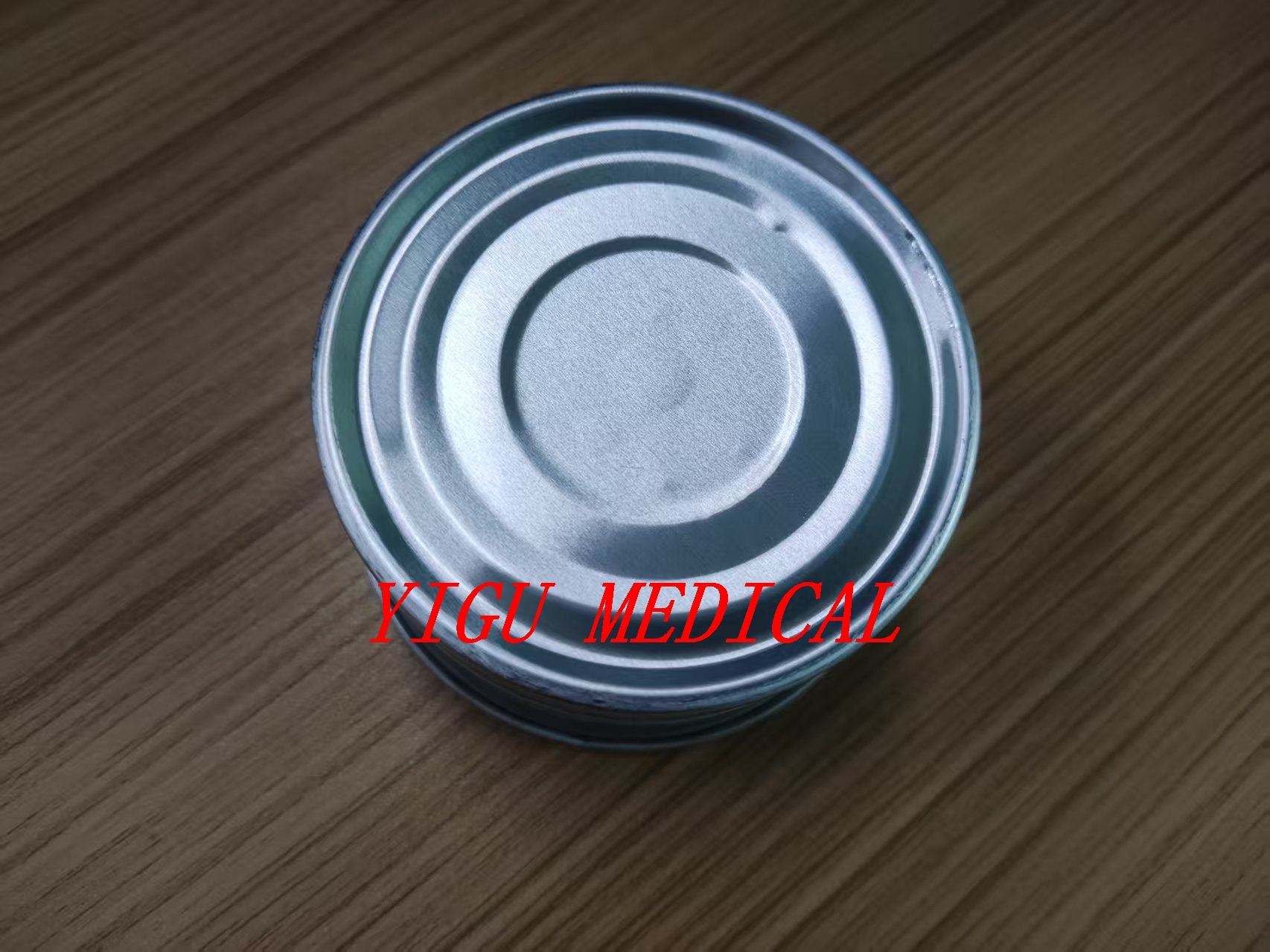

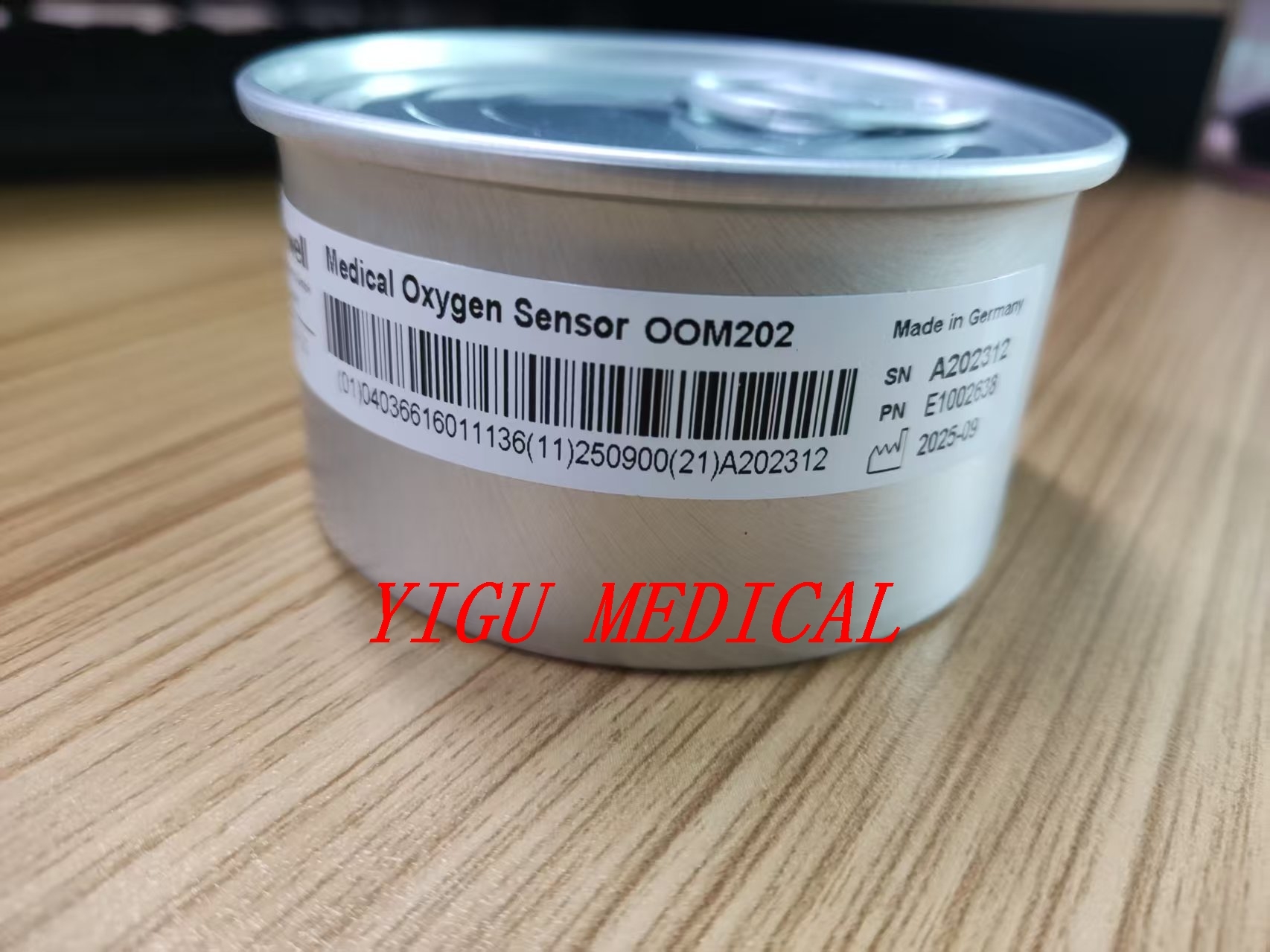

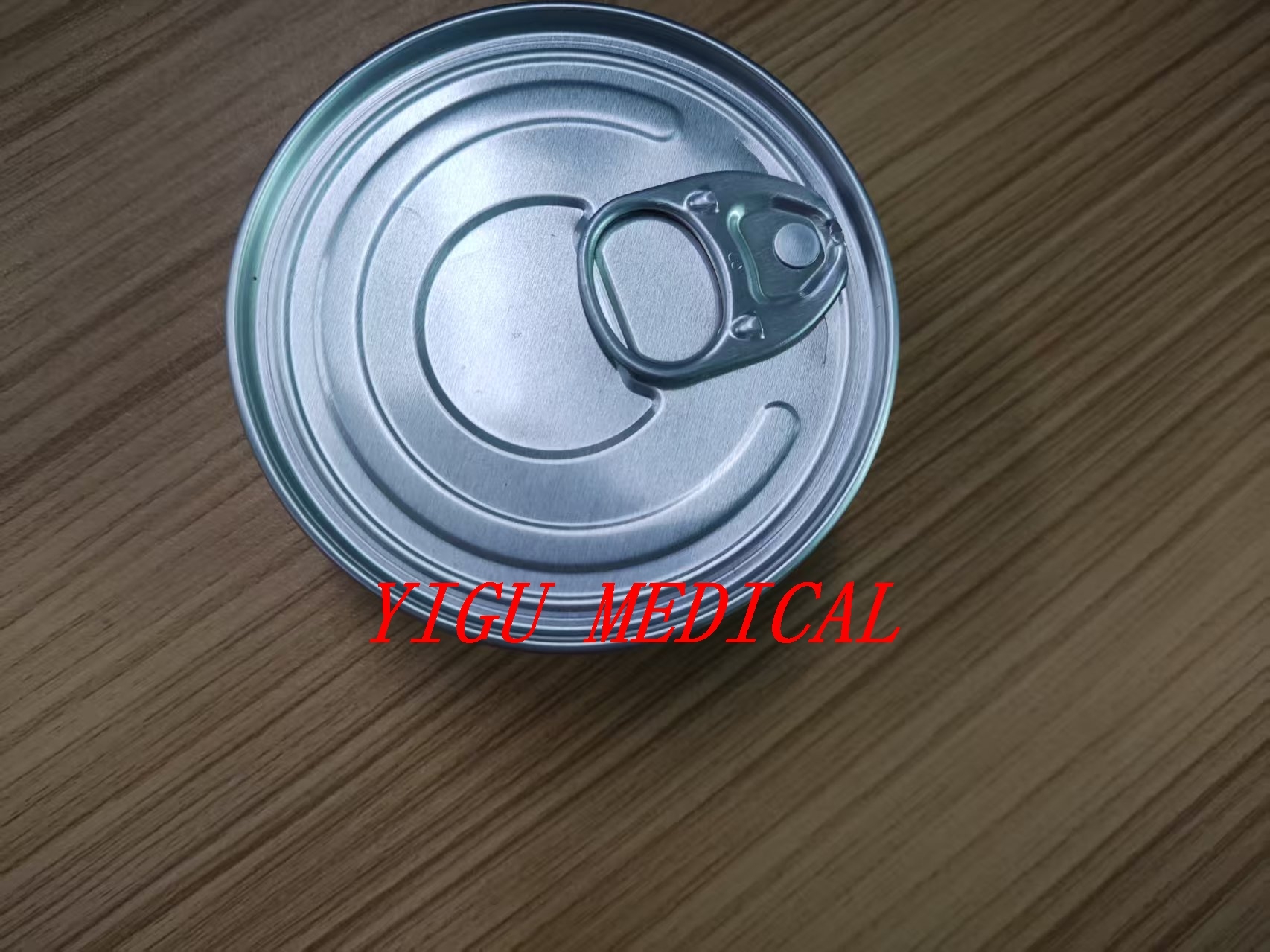

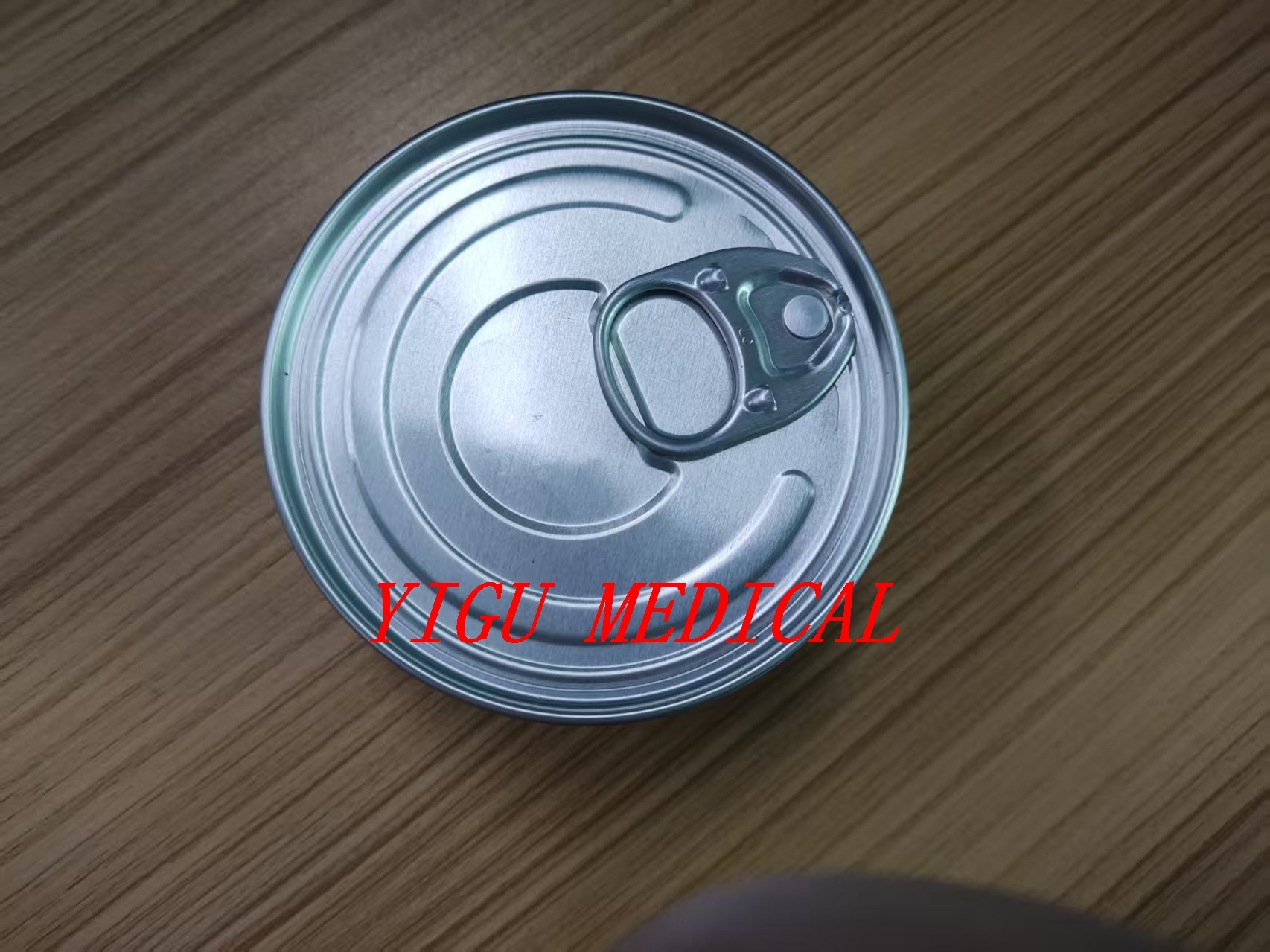

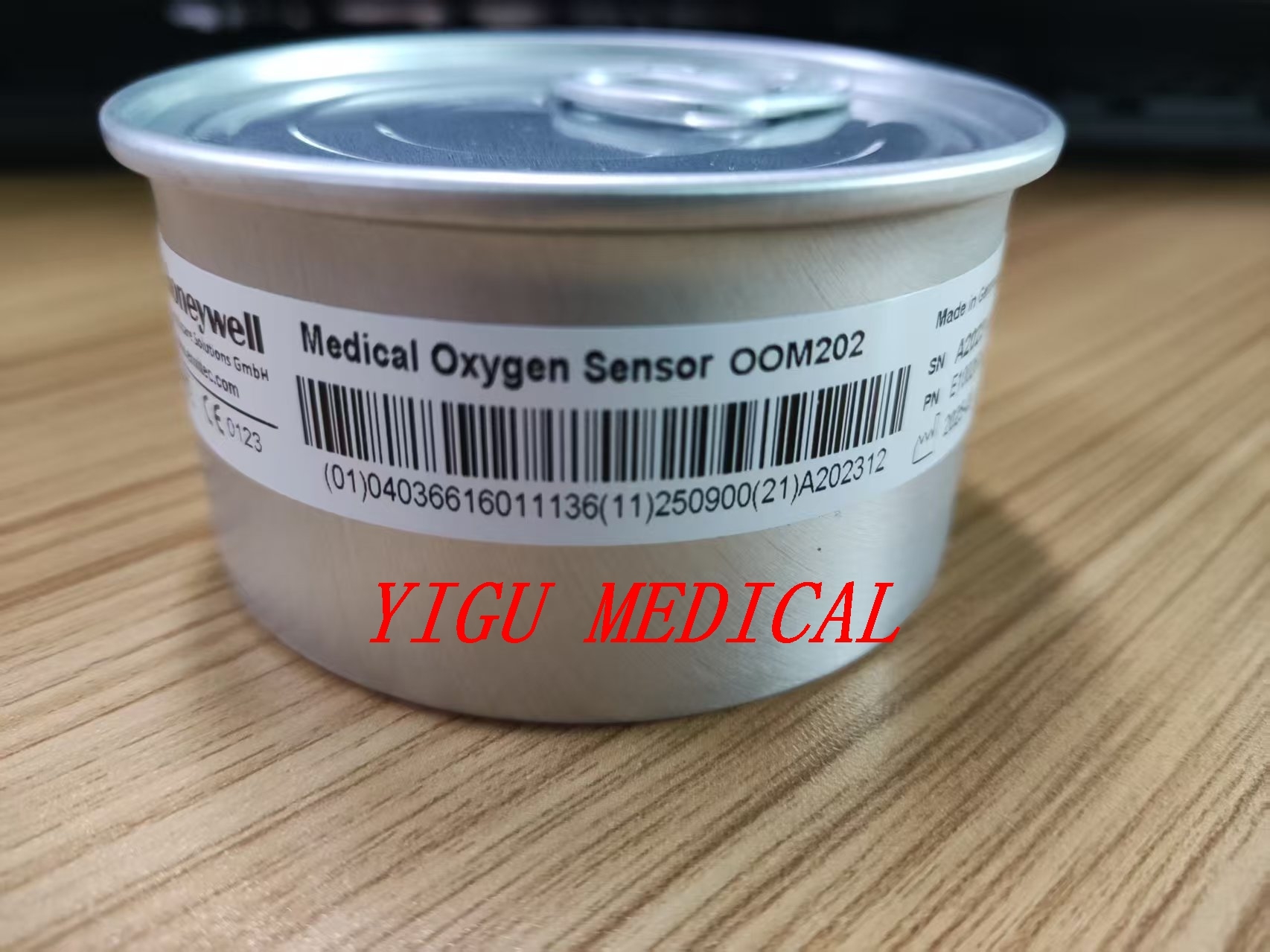

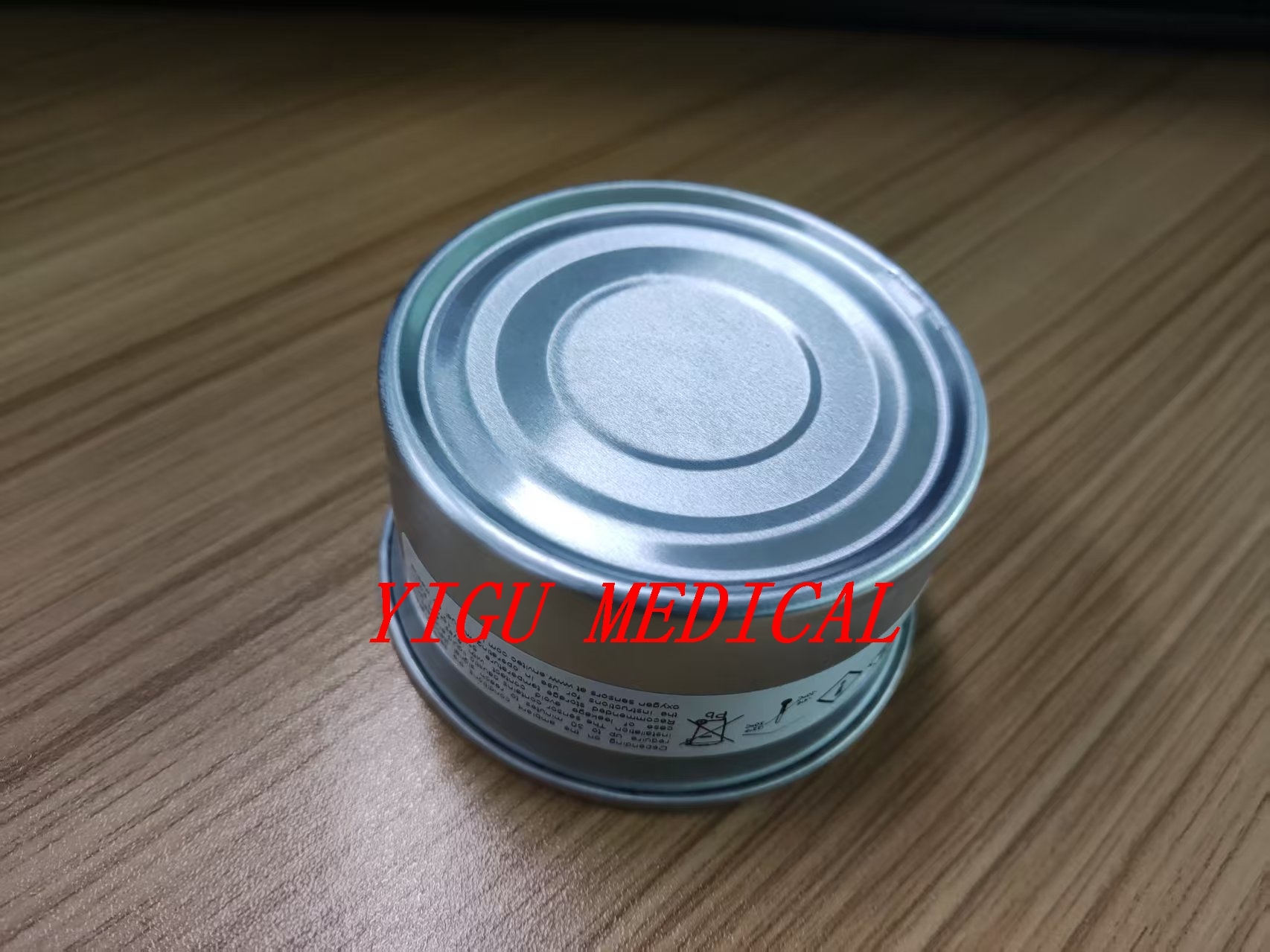

Sensor de oxígeno médico ENVITEC OOM202 Sensor de oxígeno médico con 3 meses de garantía
Aquí hay una introducción detallada del sensor de oxígeno médico OOM202 de ENVITEC, un componente crítico en dispositivos respiratorios y de anestesia.
Una célula electroquímica de precisión
El ENVITEC OOM202 es un sensor de oxígeno (O2) diferencial paramagnético, un tipo de sensor de "sonido tonto magnético" o "paramagnético", diseñado para el monitoreo de gases médicos.No es una célula de combustible galvánica o un sensor de zirconio, que son otras tecnologías comunes de detección de oxígeno.
Su función principal es proporcionar mediciones de concentración de oxígeno de alta precisión y respuesta rápida en los circuitos respiratorios de los pacientes, los ventiladores, las máquinas de anestesia y los mezcladores de gases.
Características clave y tecnología
1Principio de funcionamiento: Paramagnetismo
Propiedad física: El oxígeno (O2) es muy paramagnético, lo que significa que es atraído por un campo magnético.los vapores anestésicos) son ligeramente diamagnéticos (repulsados por un campo magnético).
El diseño de "Dumb-Bell": El sensor contiene una pequeña campana de cuarzo suspendida llena de un gas diamagnético (como el nitrógeno), colocada en un campo magnético no uniforme.
Cómo funciona:
1Cuando una mezcla de gas que contiene oxígeno fluye hacia la cámara de la muestra, las moléculas de oxígeno paramagnéticas son atraídas hacia el campo magnético.
2Esto crea una fuerza que desplaza (rota) la campana diamagnética.
3El grado de rotación es directamente proporcional a la presión parcial de oxígeno en el gas de la muestra.
4Un sistema óptico o capacitivo de precisión mide esta rotación y la convierte en una señal eléctrica (0-5 V o digital) correspondiente al porcentaje de O2.
2. Especificaciones clave (típicas)
Rango de medición: 0-100% de O2 (a menudo lineal en todo el rango)
Precisión: Normalmente ± 1% de la lectura o mejor en el rango médico (21-100% de O2), lo cual es excelente para uso clínico.
Tiempo de respuesta (T90): muy rápido, generalmente < 200 ms, lo que permite la monitorización de la respiración por respiración.
La señal de salida: voltaje analógico (por ejemplo, 0-5V para 0-100% de O2) o digital (a través de la electrónica integrada).
Tasa de flujo de muestra: requiere un flujo de muestra pequeño y constante, generalmente de 50-200 ml/min. Muchos dispositivos utilizan una bomba de muestreo incorporada.
Duración de vida: a diferencia de las pilas de combustible electroquímicas que se agotan, el OOM202 no tiene elementos de consumo.y la estabilidad electrónica, a menudo más de 5 años con una calibración adecuada.
Aplicaciones típicas en dispositivos médicos
El OOM202 está integrado en los módulos de monitoreo de gases de los equipos de gama alta:
Ventiladores de cuidados críticos: (por ejemplo, los dispositivos más antiguos Dräger Evita, Hamilton, Maquet) Para el monitoreo de FiO2 (fracción de oxígeno inspirada).
Estaciones de trabajo de anestesia: (por ejemplo, Datex-Ohmeda, Dräger) Para medir la concentración de O2 en el flujo de gas fresco y el circuito respiratorio.
Sistemas de monitoreo de pacientes: como parte de un módulo de analizador de múltiples gases (por ejemplo, combinado con sensores de CO2, N2O y agentes).
Verificación del concentrador de oxígeno y del mezclador: para calibración y control de calidad.
Puntos críticos de uso y mantenimiento
1La calibración es crucial: requiere una calibración regular de 2 puntos:
Punto cero: por lo general utiliza 100% de nitrógeno (0% O2). Nunca use un gas que contenga CO2 para cero, ya que el CO2 es diamagnético y causará una lectura de cero falso.
Punto de expansión: utiliza un gas de calibración de oxígeno conocido (por ejemplo, 100% de O2 o una mezcla médica de aire y oxígeno, como el 21% o el 95%).
2. Integridad del sistema de muestra:
Debe utilizarse con una trampa de agua, filtro de partículas y regulador de flujo.
Las líneas de muestreo deben estar limpias, secas y sin fugas.
