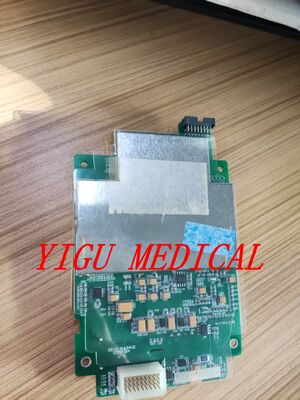

Placa base principal de monitor de paciente Comen C30 original, duradera y fácil de usar, en buen estado

Descripción de producto

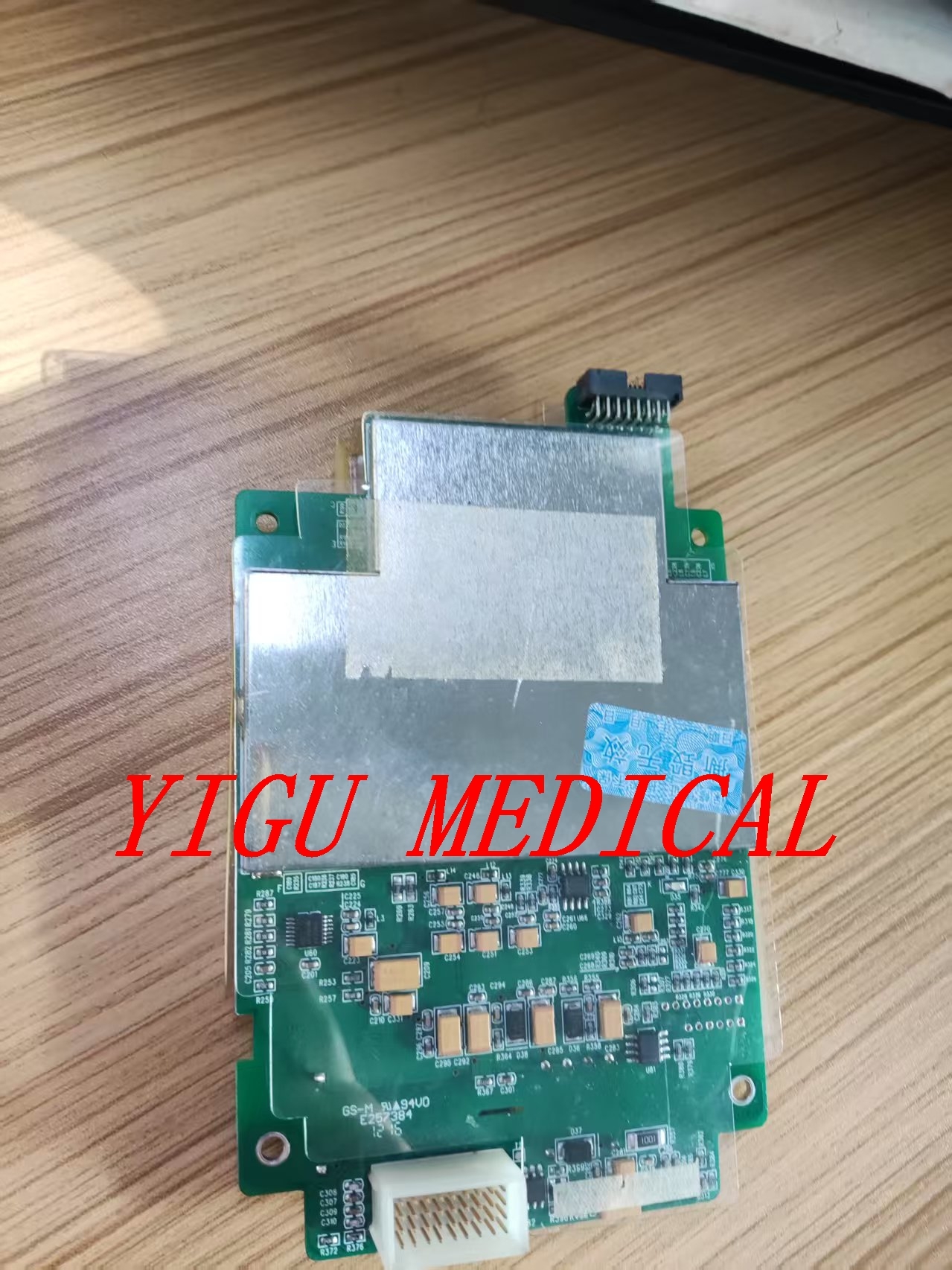

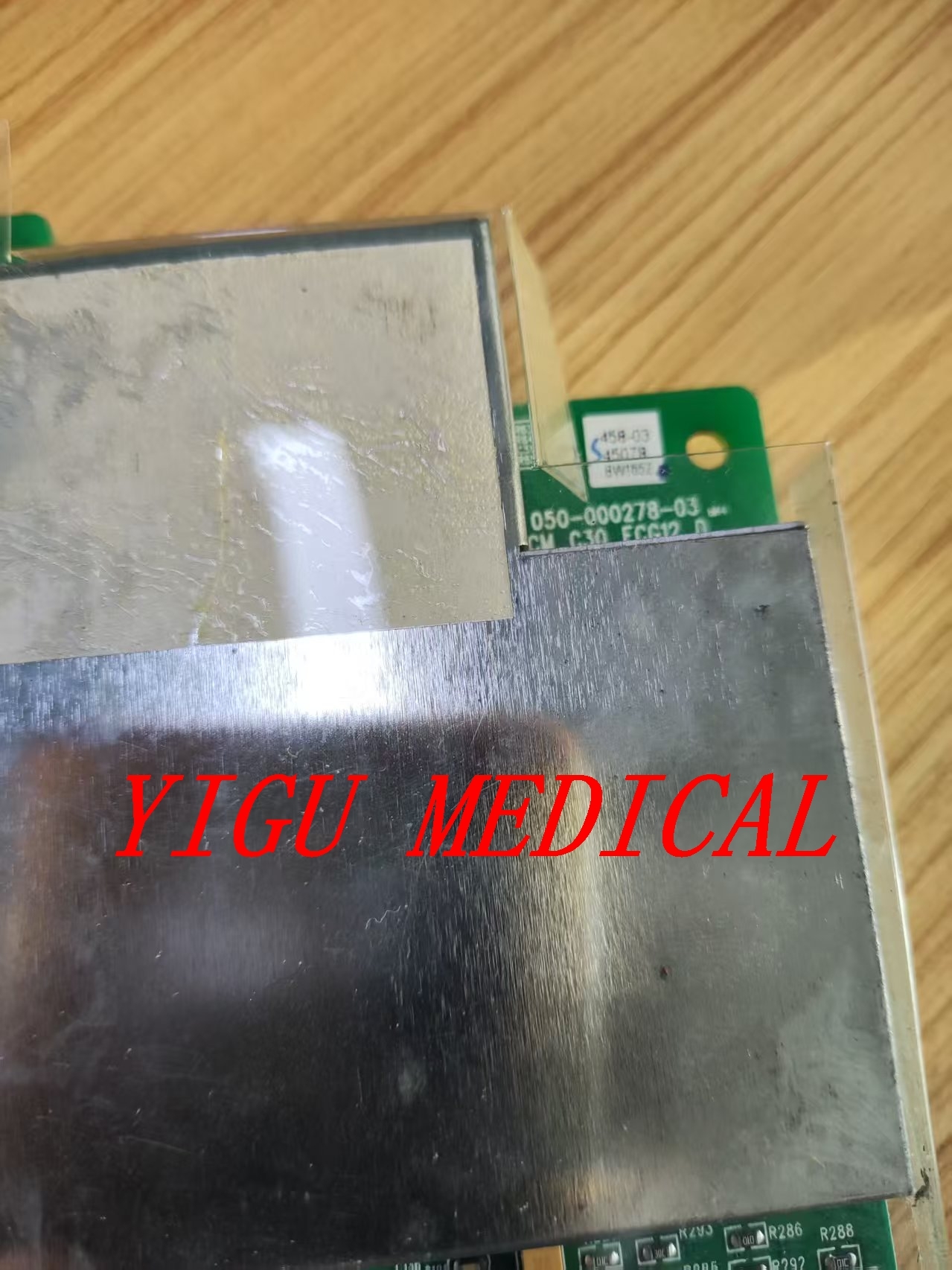

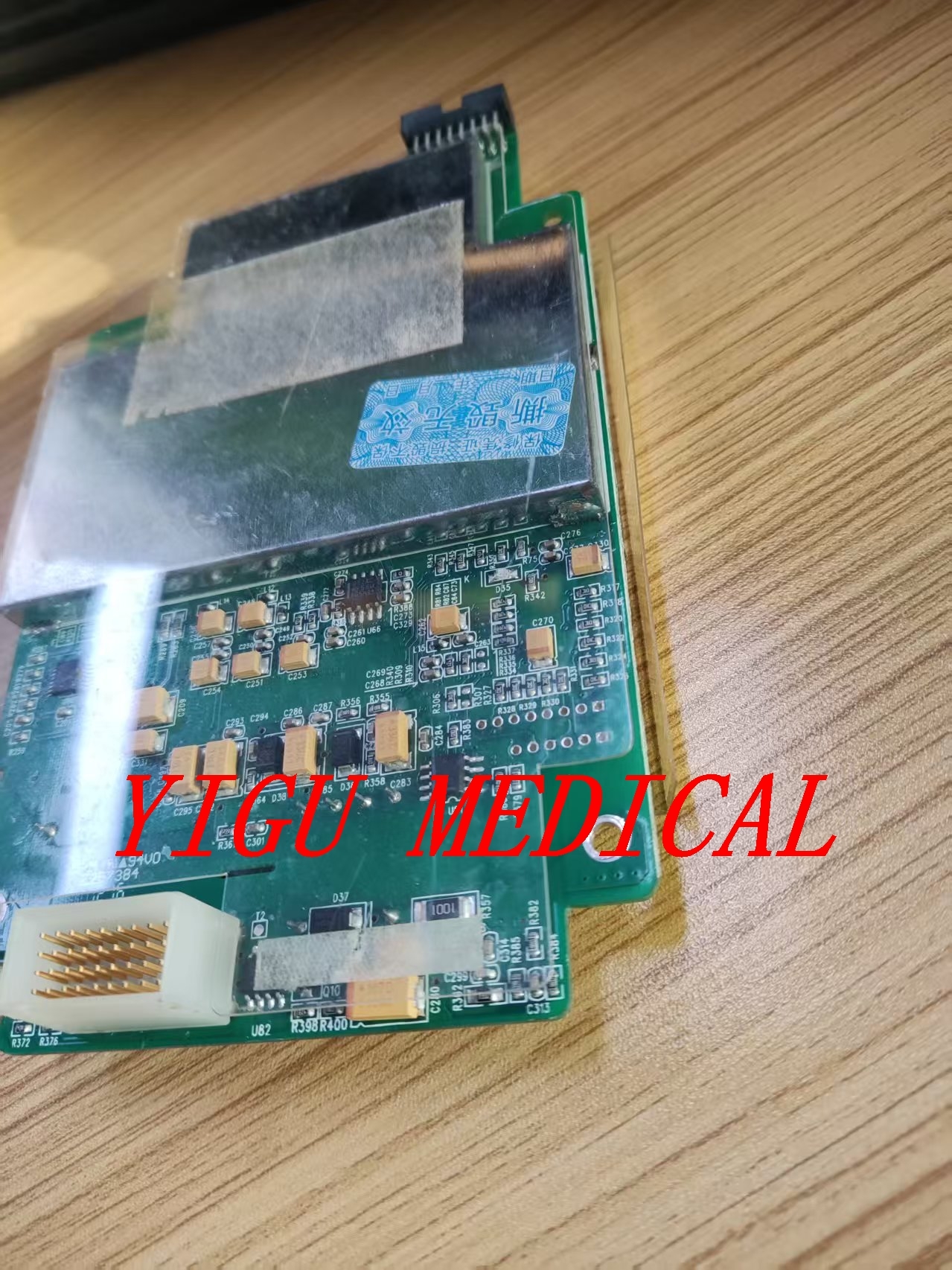

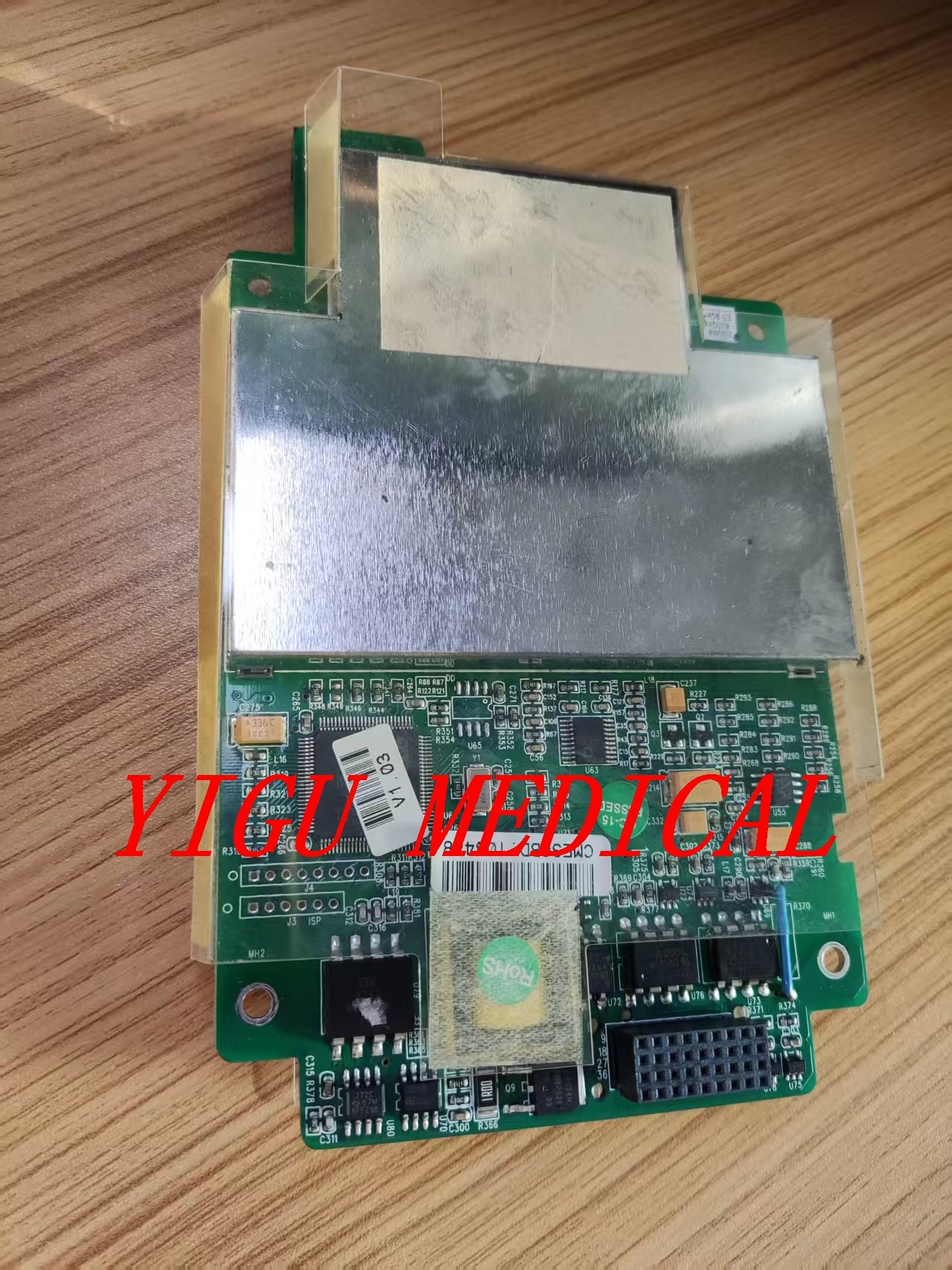

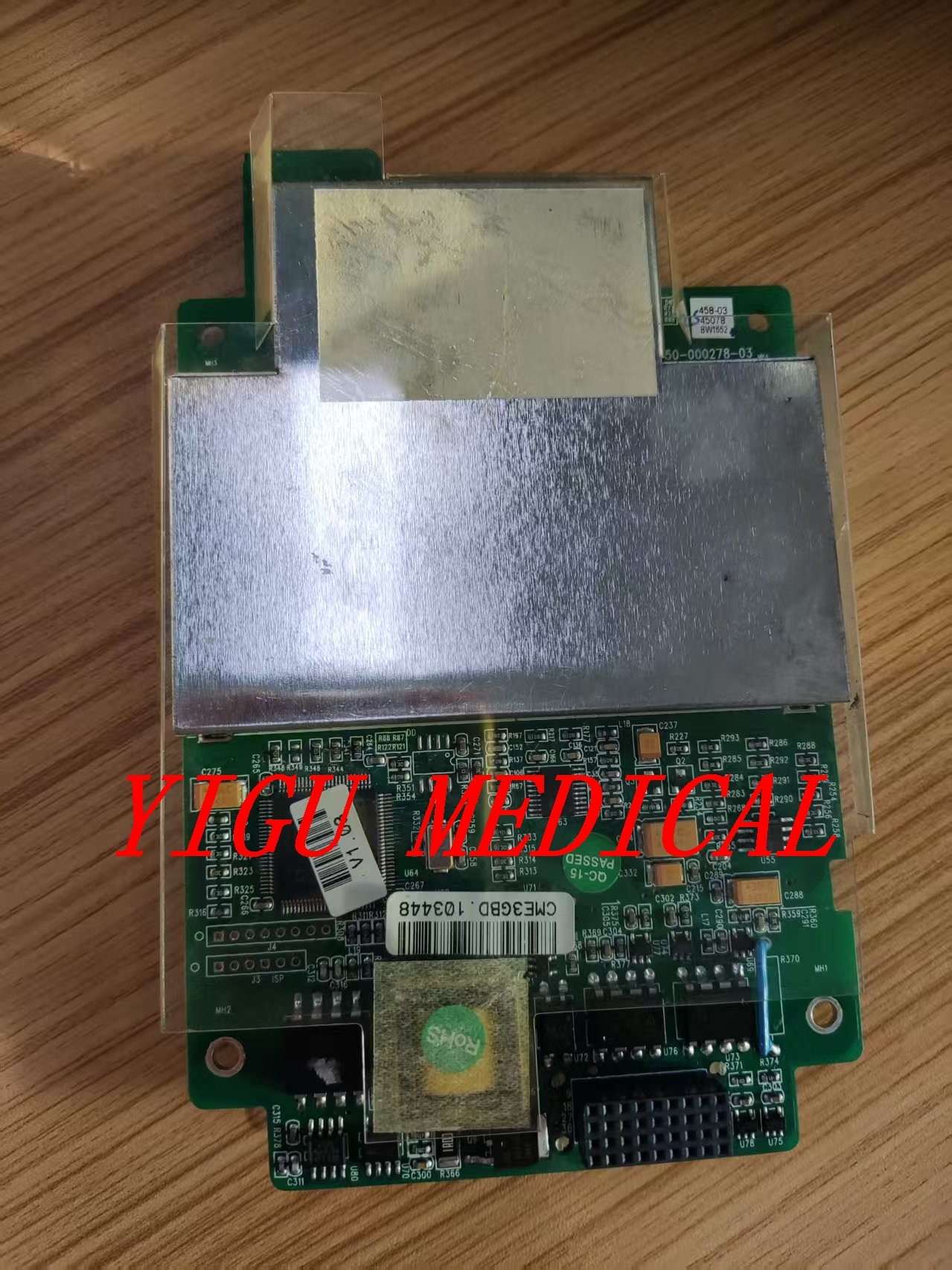

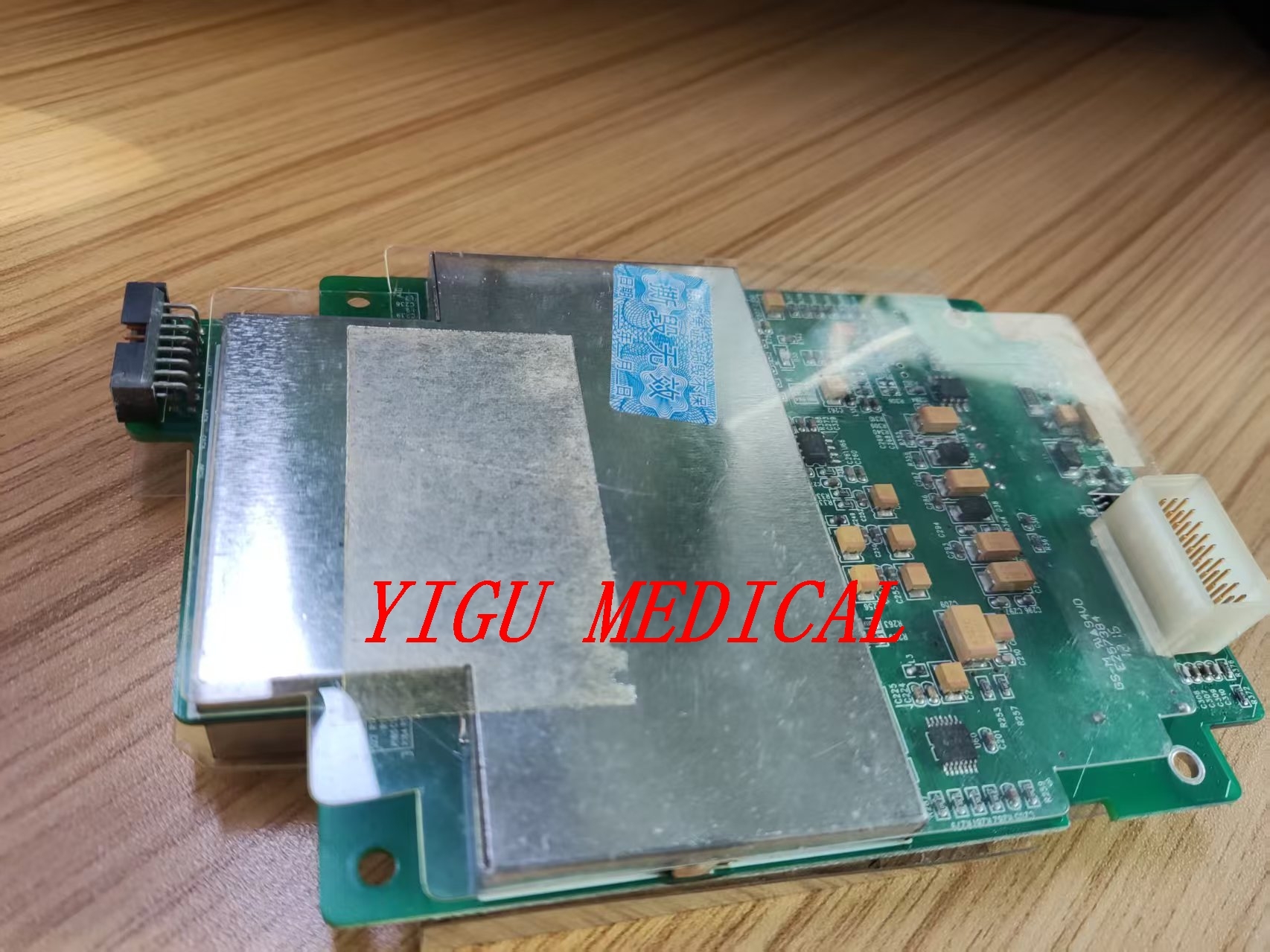

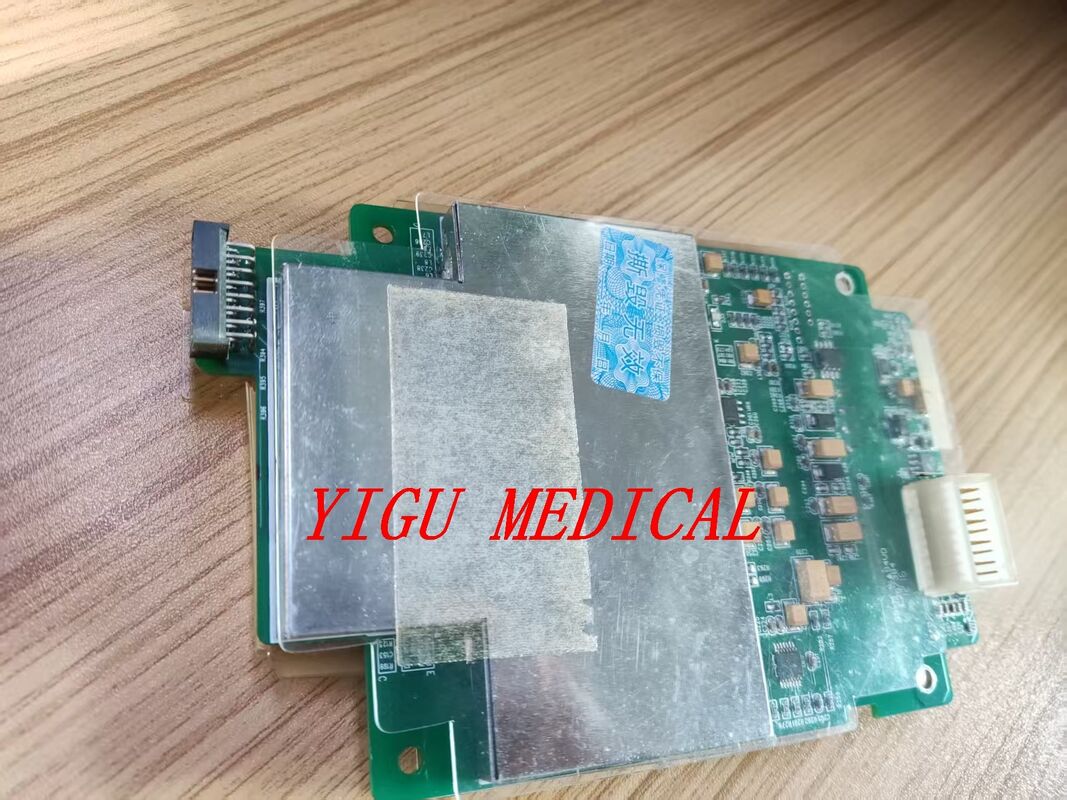

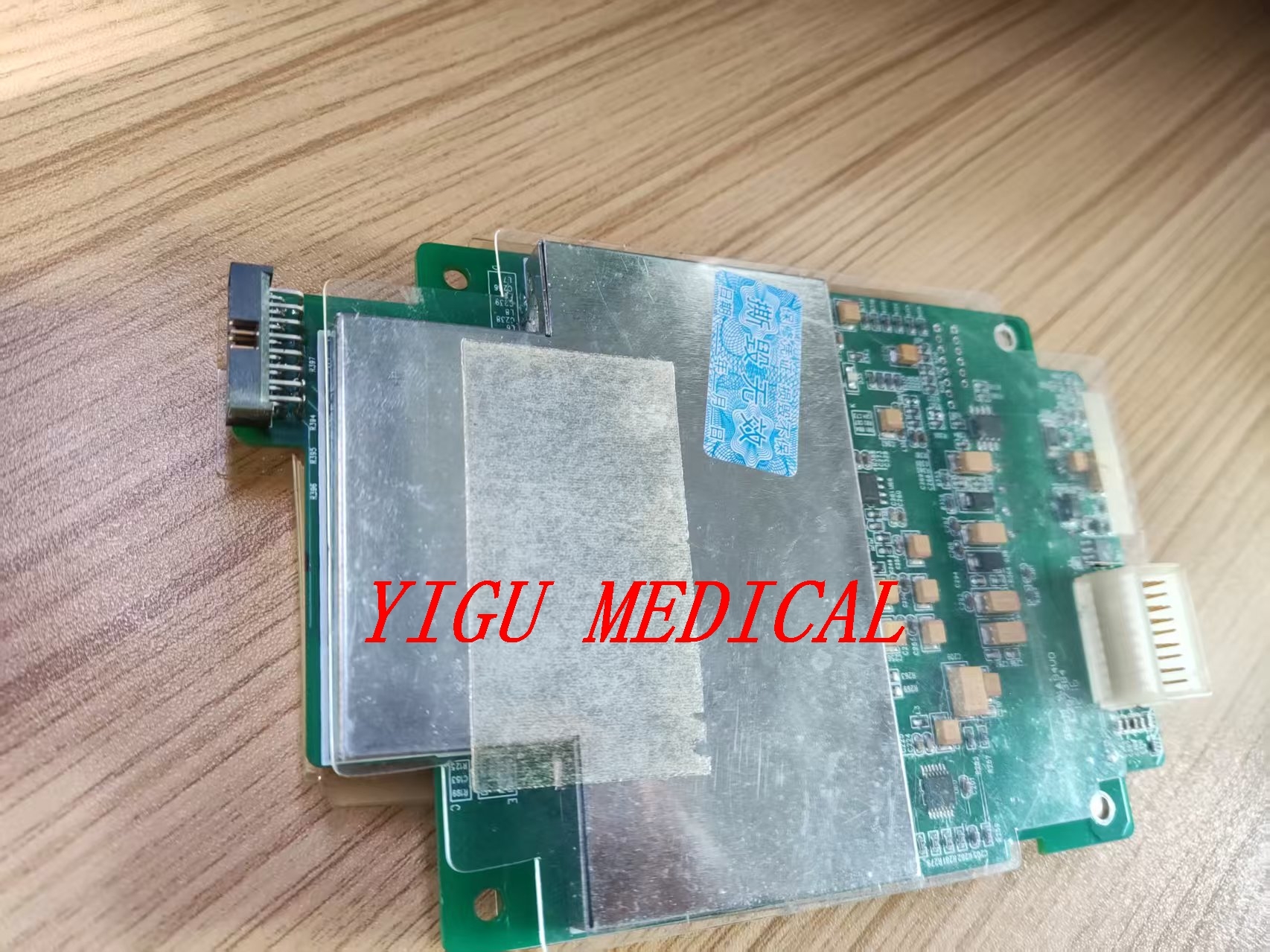

Comen C30 monitor del paciente placa principal PN E257384 en buenas condiciones

Aquí hay una introducción completa a la placa principal del monitor del paciente Comen C30:
**Visión general**
El Comen C30 es un monitor compacto de pacientes con múltiples parámetros diseñado para diversos entornos clínicos. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
** Arquitectura de la placa principal **

** Funciones básicas **
1. **Centro de procesamiento central:**
- Integra los datos de los módulos de parámetros (ECG, SpO2, NIBP, Temp, Resp, IBP, etc.)
- Ejecuta el sistema operativo y el software de monitoreo
- Gestiona alarmas, cálculos y almacenamiento de datos

2. ** Distribución y gestión de energía: **
- Convierte la potencia de entrada (AC/DC/batería) en los voltajes requeridos
- Gestiona la carga de la batería y el cambio de energía
- Proporciona energía limpia y regulada a circuitos analógicos sensibles

3. **Enrutamiento y procesamiento de señales:**
- Conversión analógica a digital de las señales fisiológicas
- Procesamiento digital de señales (DSP) para el análisis de forma de onda
- Filtración del ruido y reducción de artefactos

**Componentes de hardware**

** IC clave (circuitos integrados) a bordo**
- ** Procesador principal:** Por lo general, una serie ARM Cortex-A o un procesador integrado similar
- La memoria:
- RAM DDR3 (generalmente 512 MB-1 GB)
- Almacenamiento flash NAND (4-8 GB) para el sistema operativo y los datos
- Posiblemente una ranura de tarjeta SD para la expansión
- **FPGA/CPLD:** Para la lógica personalizada y el control de tiempo
- ** IC de gestión de energía:** Conversores DC-DC múltiples y reguladores LDO
- ** Controladores de comunicación:** Controladores CAN, USB, Ethernet y UART

** Secciones críticas de la Junta**
1. **CPU/Área de procesamiento:** Procesador central con memoria RAM y memoria flash
2. **Front-End analógico (AFE):** Circuitos amplificadores de ECG, acondicionamiento de señal SpO2
3. **Sección de suministro de energía:** Reguladores de voltaje, circuitos de gestión de baterías
4. **Sección de interfaz:** Conectores para visualización, módulos de parámetros, puertos externos
5. **Barrera de aislamiento:** Optoacopladores/amplificadores de aislamiento para la seguridad del paciente

**Conectividad e interfaces**
** Conectores externos **
- ** Puertos de módulos:** Para conectar módulos de parámetros (generalmente conectores patentados)
- **Interfaz de visualización:** Conector LVDS o eDP para el panel LCD
- ** Red: ** puerto Ethernet RJ45
- **USB:** Por lo general 2-4 puertos USB 2.0/3.0
- ** Puertos de serie: ** RS-232 para dispositivos externos (impresoras, ventiladores)
- **Audio:** Salida de altavoces para alarmas
- ** Lector de tarjetas:** Para tarjetas SD/memoria
** Encabezados internos **
- **Interfaz botón/LED:** Controles e indicadores del panel frontal
- ** Conector de la batería: ** A la batería interna
- ** Conector del ventilador: ** Para el ventilador de enfriamiento
- ** Conector de altavoz: ** Altavoz de alarma interno
- ** Puertos JTAG/DEBUG:** Para programación y pruebas de fábrica
**Integración del sistema**
Interfaz del módulo de parámetros
El C30 suele utilizar un diseño modular en el que:
- La placa base proporciona ** funcionalidad de plano trasero **
- Cada parámetro (ECG, SpO2, etc.) tiene un tablero dedicado
- Comunicación a través del bus CAN o del protocolo serie propio
** Arquitectura de software **
- ** Sistema operativo:** Linux incrustado o VxWorks
- **Capa de aplicación:** Comen software de monitoreo propietario
- ** Proceso de arranque:** U-Boot → Núcleo Linux → Aplicación

**Especificaciones técnicas**

** Características eléctricas **
- ** Voltado de entrada: ** 12-24V DC (normalmente 19V desde el adaptador de alimentación)
- **Voltaje de la batería:** Normalmente 10,8-14,4 V (3 células o 4 células de iones de litio)
- **Isolamiento:** Los circuitos conectados al paciente tienen aislamiento de 4000 V+
- **Consumo de energía:** 15-40W según los módulos activos

**Especificaciones de funcionamiento**
- ** Muestreo de ECG:** Hasta 1000 Hz por canal
- **Tasa de actualización de SpO2:** Normalmente 1-2 lecturas por segundo
- ** Tiempo de medición NIBP: ** 30-60 segundos típicos
- ** Almacenamiento de datos:** 72 horas y más de datos de tendencia

**Problemas comunes y solución de problemas**
# **Puntos de falla frecuentes**
1. ** Sección de energía: **
- Conversores de CC-CC fallidos
- Fuegos o diodos de protección soplados
- Fallas en el circuito de carga de la batería

2. **Problemas de memoria y almacenamiento: **
- Memoria flash dañada.
- Los chips de RAM fallaron.
- Daño en la ranura de la tarjeta SD

3. **Problemas de interfaz:**
- Conectores dañados por cambios frecuentes de módulos
- Fallas en la comunicación del bus CAN
- Problemas de interfaz de visualización

** Síntomas de fallo de la placa madre **
- ** Sin energía / sin arranque: ** Incluso con un buen suministro de energía
- **Congelación/choque intermitente:** Especialmente durante las mediciones
- ** Problemas de reconocimiento de módulos:** No se detectan módulos o se desconectan
- Artefactos de visualización: formas de onda o gráficos distorsionados
- ** Batería no está cargando: ** A pesar de una buena batería y suministro de energía

**Mantenimiento y servicio**

**Mantenimiento preventivo**
- **Limpieza regular:** Eliminación del polvo (se recomienda aire comprimido)
- **Inspección de conectores:** Verificación de pines doblados o corrosión
- ** Actualizaciones de firmware:** Aplique las actualizaciones del fabricante con precaución
- ** Refrigeración:** Asegurar la ventilación y el funcionamiento del ventilador
