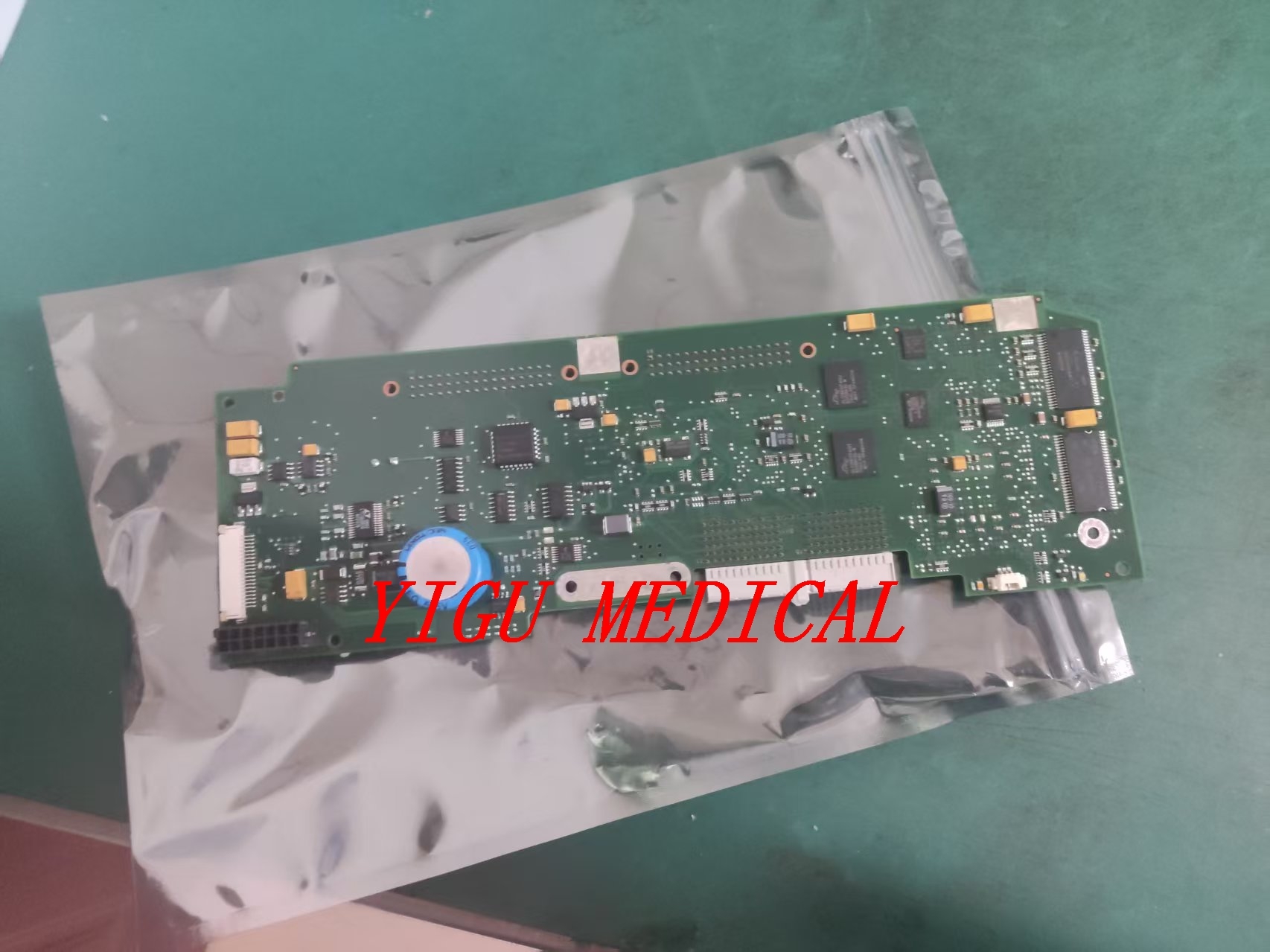

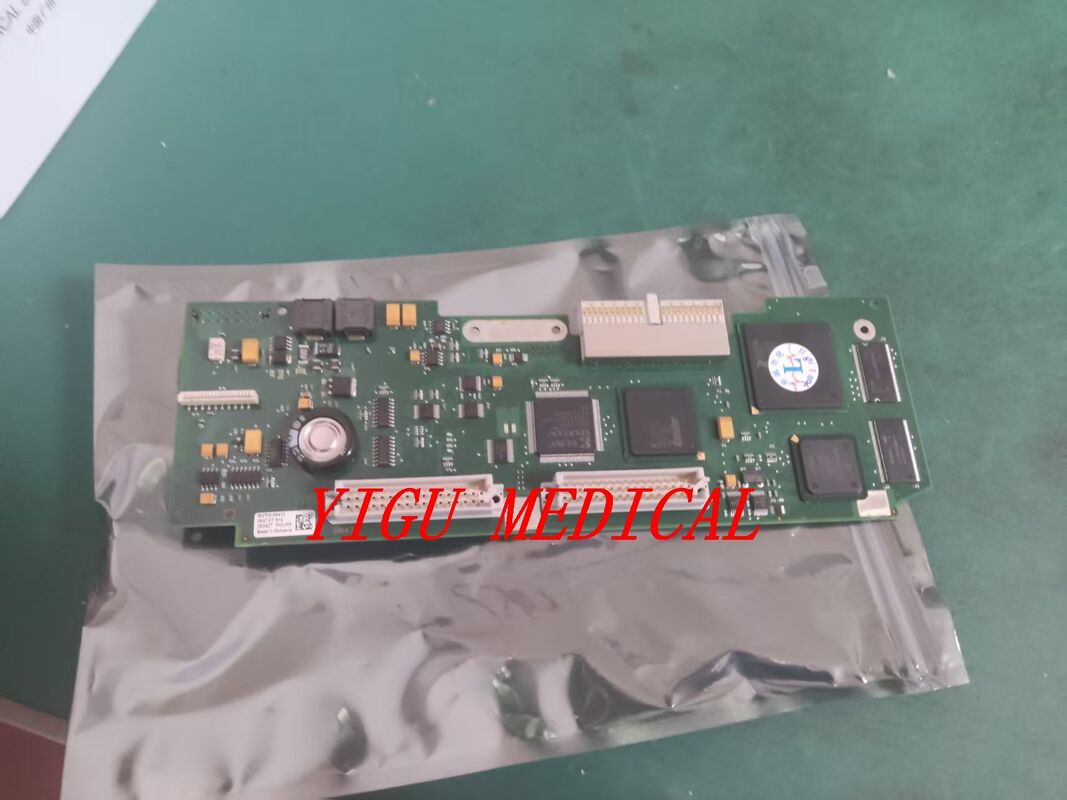

FM20 Panel de conexión del monitor fetal PN M2703-66420 en buenas condiciones con 3 meses de garantía

Este componente es un módulo de hardware interno crítico dentro de laRespirónicos FM20 Monitoreo fetalNo es accesible para el usuario, pero es esencial para la funcionalidad principal del dispositivo.

• Nombre primario:Junta de conectores (también comúnmente conocido como elJunta de interfaz de la placa base,Panel de interfaz de señal, oTabla frontal analógica)).
• Función:Actúa como eleje centralo bienpuerta de enlaceLa función principal de este dispositivo es la de transmitir información a través de un sistema de procesamiento digital.Interfaz de señal, acondicionamiento y enrutamiento.

1. Hub de interfaz de múltiples sensores:
   • Proba de ultrasonido (EE.UU.):Conecta el transductor que detecta la frecuencia cardíaca fetal (FHR) a través del ultrasonido Doppler.
   • Transductor de tocos (TOCO):Conecta la sonda sensible a la presión que mide la actividad uterina (contracciones).
   • El electrodo fetal (FECG/electrodo del cuero cabelludo):Proporciona la interfaz para el cable de plomo del ECG fetal directo desde un electrodo espiral o del cuero cabelludo.
   • Puertos auxiliares externos:También puede integrar puertos para accesorios de parámetros maternos (por ejemplo, sonda de oximetría de pulso).
2. Condicionamiento de la señal:
   • Recibe señales analógicas crudas y débiles de las sondas.
   • Se ejecuta inicialmenteamplificación, filtración (reducción del ruido) y emparejamiento de impedanciapara preparar señales limpias y estables para la placa de procesamiento principal.
3. Distribución de energía:
   • Distribuye la energía regulada de la fuente de alimentación principal del monitor a los sensores conectados y a sus propios circuitos a bordo.
4. Comunicación y control:
   • A menudo contiene circuitos lógicos o un microcontrolador que gestiona la identificación de sensores, el cambio de modo y los protocolos de comunicación con la CPU / placa central.
5. Protección mecánica y eléctrica:
   • Proporciona conectores sólidos y soldados que soportan el esfuerzo físico repetido de enchufe / desconexión clínica, protegiendo la placa principal más sensible y costosa de daños.

Una placa M2703-66420 defectuosa generalmente se manifiesta como problemas aislados y específicos del hardware:

• Fallo total de uno o más canales de vigilancia(por ejemplo, US trabaja pero TOCO no muestra señal, o viceversa).
• Señales intermitentes o inestables(abandono, "salto" lecturas, pérdida de rastro).
• Códigos de error persistentesrelacionado con sensores específicos durante el arranque del sistema o las auto-pruebas (por ejemplo, "Error US", "Error TOCO").
• Lecturas inexactasque no puedan resolverse mediante calibración por parte del usuario.
• Daños físicos visiblesa los conectores, rastros o componentes de la placa (rara pero posible).

• Las entradas (hasta el final de la cadena):Todos los sensores y cables aplicados por el paciente.
• Producción (desde abajo):Envía señales condicionadas a laPlaca de procesamiento de la CPU principal o de procesamientoa través de cables o conectores internos.
• Componentes entre pares:Trabaja en conjunto con elTabla de suministro de energía,Ensamblaje de pantalla, yPanel del teclado frontal.
