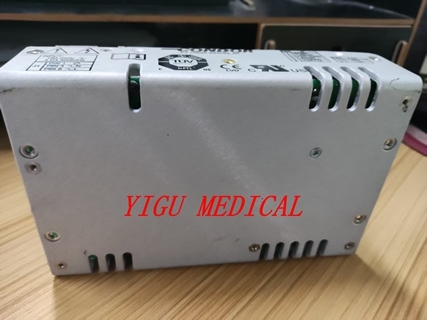

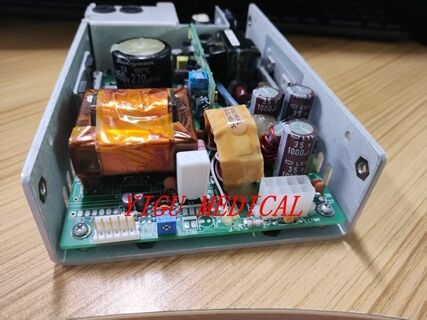

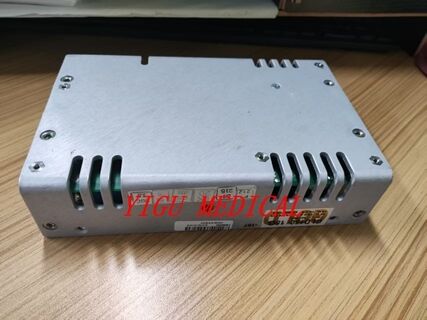

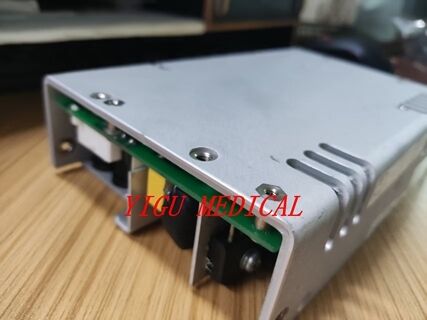

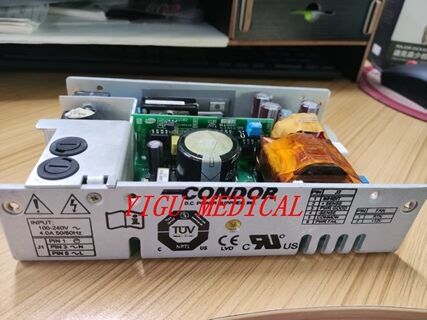

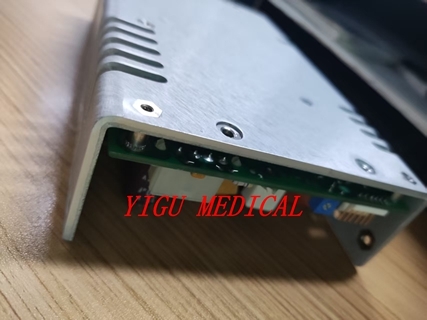

Fuente de alimentación de CA GE CARESCAPE B650
Esta fuente de alimentación para monitor de paciente GE CARESCAPE B650 está en buenas condiciones y lista para un funcionamiento fiable en aplicaciones de monitorización médica.
Descripción general del sistema de alimentación
El monitor de paciente GE CARESCAPE B650 cuenta con un sofisticado subsistema de gestión de energía diseñado para una máxima fiabilidad y seguridad del paciente. El sistema comprende una unidad de fuente de alimentación interna de CA/CC, una placa de CC/CC para la distribución de energía y una batería de respaldo opcional.
Unidad de fuente de alimentación de CA/CC
El componente central del sistema de alimentación de CA es una fuente de alimentación interna conmutada de grado médico con las siguientes especificaciones:
Voltaje de entrada: Entrada universal que acepta 85-264 VCA, 47-63 Hz (monofásico) para compatibilidad mundial
Salida: 15,7 VCC estables (±2 %) para alimentar la placa de CC/CC interna
Potencia nominal: Salida continua de 110 W
Características de protección: Protección contra sobretemperatura, sobrecarga y sobretensión

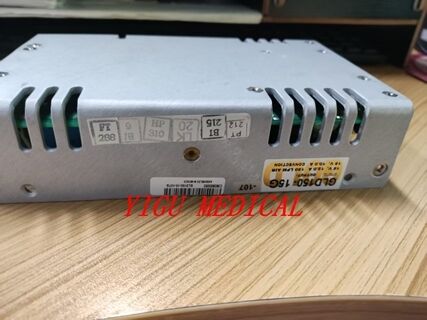

Número de pieza: A menudo se hace referencia como GLD150-15G
Sistema de batería de respaldo
Para una monitorización ininterrumpida durante el transporte del paciente o cortes de energía, el B650 admite una batería de iones de litio recargable opcional:
Voltaje: Batería de iones de litio de 11,1 V
Capacidad: Capacidad típica de 6,21 Ah
Tiempo de funcionamiento: Aproximadamente 1-2 horas cuando está completamente cargada (varía según la configuración)
Tiempo de carga: 2-3 horas para alcanzar la carga completa
Placa de CC/CC y gestión de energía
La placa de CC/CC gestiona la energía tanto de la fuente de CA/CC como de la batería, proporcionando varias funciones críticas:
- Conversión de voltaje: Convierte la energía entrante a los voltajes requeridos (+3,3 V para la placa de CPU, +5 V para las placas de interfaz, +12 V para la retroiluminación de la pantalla y el grabador opcional)
- Gestión de la ruta de alimentación: Selecciona de forma inteligente entre la alimentación de CA y la alimentación de la batería para una conmutación sin interrupciones durante la pérdida de energía
- Gestión de la batería: Gestiona toda la carga y comunicación de la batería a través de un controlador de gestión de energía (PMC) para optimizar la carga y monitorizar el estado de la batería
Todo el sistema de alimentación está diseñado para una alta eficiencia y utiliza refrigeración por convección, con el disipador de calor de la unidad de fuente de alimentación montado en la carcasa trasera de aluminio para una disipación de calor eficaz sin necesidad de un ventilador.
